泰克示波器频谱测量

　　在电子工程领域，频谱分析是理解和诊断信号的重要手段。泰克示波器作为一种强大的信号分析工具，其内置的频谱分析功能为用户提供了便捷、高效的频谱测量手段。本文将深入探讨泰克示波器如何进行频谱测量，并结合实际案例详细阐述操作步骤和技巧。

　　一、频谱分析的原理

　　频谱分析是指将时域信号转化为频域信号，以了解信号中不同频率成分的分布和强度。其核心原理是利用傅里叶变换(FFT)将时域信号分解为一系列不同频率的正弦波，从而得到信号的频谱。

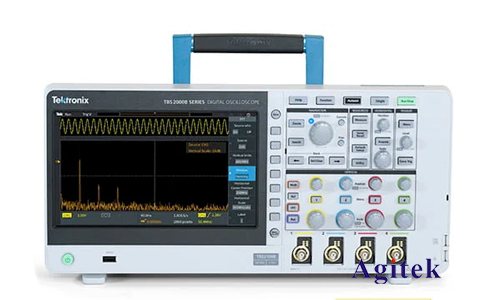

　　二、泰克示波器频谱分析功能

　　现代泰克示波器普遍集成FFT分析功能，并提供专门的频谱仪模式。

　　FFT分析:通过示波器的FFT功能，用户可以对采集的信号进行实时傅里叶变换，并将结果以频谱图的形式显示。用户可通过调整窗口函数、采样点数等参数来优化频谱分析结果。

　　频谱仪模式:许多泰克示波器还提供专门的频谱仪模式，更专注于频谱分析功能。在频谱仪模式下，示波器会自动进行FFT分析，并提供更丰富的频谱参数测量和显示功能。

　　三、泰克示波器频谱测量步骤

　　1.连接信号:将待测信号连接到示波器的输入通道，并选择合适的耦合方式和探头。

　　2.设置采集参数:选择合适的采样率、时间刻度和垂直刻度，以确保信号能够被完整采集并显示。

　　3.开启频谱分析功能:进入示波器的频谱分析模式或开启FFT分析功能。

　　4.设置频谱参数:包括频谱范围、分辨率带宽、窗口函数等。

　　5.观察频谱图:观察频谱图，分析信号的频谱特性，如峰值频率、谐波频率、噪声水平等。

　　6.测量频谱参数:借助示波器内置的测量工具，测量频谱图上的关键参数，例如峰值幅度、中心频率、带宽等。

　　四、实践案例：音频信号频谱分析

　　案例描述:测量一个音频信号的频谱，分析其频谱特征，并识别出其中的主要频率成分。

　　操作步骤:

　　1.将音频信号连接到示波器的输入通道，并选择合适的探头。

　　2.选择合适的采样率、时间刻度和垂直刻度，以确保信号能够被完整采集并显示。

　　3.开启示波器的FFT分析功能，并选择合适的频谱参数。

　　4.观察频谱图，可以看到音频信号的频谱特性。

　　5.测量峰值频率和带宽，识别出音频信号中的主要频率成分。

　　五、技巧和注意事项

　　选择合适的窗口函数：不同的窗口函数会影响频谱分析结果，需要根据信号类型选择合适的窗口函数。

　　调整分辨率带宽：分辨率带宽决定了频谱分析的分辨率，需要根据信号特性选择合适的分辨率带宽。

　　避免频谱泄漏：频谱泄漏会导致频谱分析结果失真，可以通过选择合适的窗口函数和采样点数来避免频谱泄漏。

　　注意信号强度：信号强度过低会导致信噪比低，从而影响频谱分析结果。

　　泰克示波器的频谱分析功能为用户提供了便捷、高效的信号分析手段。通过了解频谱分析的原理、掌握操作步骤和技巧，用户可以充分利用泰克示波器进行各种信号的频谱测量，为电子工程设计、调试和故障诊断提供有效支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
