如何使用daq970a和BenchVue测试dc-dc转换器

　　DC-DC转换器在电子系统中扮演着至关重要的角色，它们将直流电压转换为所需的电压等级，为各种电路提供稳定的电源。为了确保DC-DC转换器的性能符合预期，需要进行严格的测试，而DAQ970A和BenchVue软件的组合为测试人员提供了强大的工具。本文将深入探讨如何利用DAQ970A和BenchVue软件对DC-DC转换器进行全面测试，并涵盖测试流程、关键参数、数据分析等方面。

　　一、测试环境搭建

　　1.硬件准备:

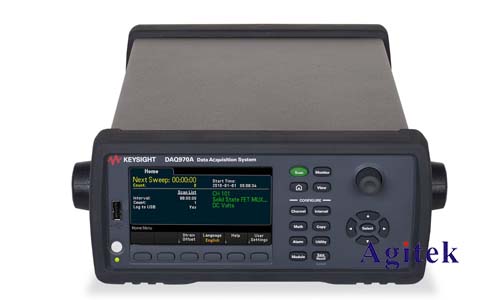

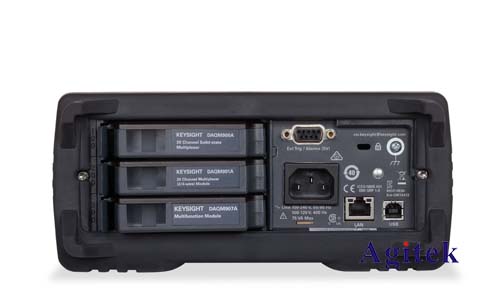

　　DAQ970A数据采集卡：该设备具备高速采样率、高精度、多种通道等优点，能够满足DC-DC转换器测试的需求。

　　信号发生器：用于产生输入电压和负载电流。

　　电源供应器：为DC-DC转换器提供稳定的输入电源。

　　负载：模拟实际负载，例如电阻器或模拟负载器。

　　连接线：用于连接各个设备，确保信号传输稳定。

　　2.软件准备:

　　BenchVue软件：该软件提供直观的图形界面，支持数据采集、分析、报告生成等功能，是DAQ970A的理想配套软件。

　　3.测试电路搭建:将DC-DC转换器、信号发生器、电源供应器、负载等器件连接到DAQ970A的数据采集通道，根据测试需求配置相应的输入输出信号。

　　二、关键测试参数

　　1.输出电压(Vout):测试DC-DC转换器的输出电压稳定性，包括稳态电压值、纹波电压、电压跌落等。

　　2.输出电流(Iout):测试DC-DC转换器的负载能力，包括最大输出电流、电流效率、电流精度等。

　　3.效率(Efficiency):测试DC-DC转换器的能量转换效率，即输出功率与输入功率的比值，通常以百分比表示。

　　4.纹波电压(Ripple Voltage):测试输出电压中的交流成分，反映转换器的输出电压稳定性。

　　5.负载调节(Load Regulation):测试负载变化对输出电压的影响，反映转换器的稳定性。

　　6.线路调节(Line Regulation):测试输入电压变化对输出电压的影响，反映转换器对输入电压变化的敏感程度。

　　7.瞬态响应(Transient Response):测试DC-DC转换器对负载突变或输入电压突变的反应速度，反映转换器的快速响应能力。

　　8.过压保护(Over Voltage Protection):测试DC-DC转换器在输入电压过高时是否能正常保护输出电路。

　　9.过流保护(Over Current Protection):测试DC-DC转换器在输出电流过高时是否能正常保护输出电路。

　　三、测试流程

　　1.配置DAQ970A:在BenchVue软件中选择DAQ970A，配置数据采集通道、采样频率、测量范围等参数。

　　2.设定测试条件:根据测试需求设定输入电压、负载电流、测试时间等参数。

　　3.启动数据采集:点击开始按钮，开始采集DC-DC转换器的输出电压、电流等参数。

　　4.数据分析:利用BenchVue软件的分析功能，对采集的数据进行统计分析、频谱分析等，并生成图表和报告。

　　5.测试结果评估:根据测试结果分析DC-DC转换器的性能指标，判断其是否符合设计要求。

　　四、数据分析与结果评估

　　1.输出电压测试:分析输出电压的稳定性、纹波电压、负载调节等指标。如果输出电压稳定，纹波电压小，负载调节良好，则说明DC-DC转换器性能良好。

　　2.输出电流测试:分析输出电流的负载能力、电流效率等指标。如果输出电流符合负载要求，电流效率较高，则说明DC-DC转换器性能良好。

　　3.效率测试:分析DC-DC转换器的能量转换效率。效率越高，说明能量损失越小，性能越好。

　　4.其他参数测试:根据具体测试需求分析瞬态响应、过压保护、过流保护等指标，评估DC-DC转换器的综合性能。

　　使用DAQ970A和BenchVue软件测试DC-DC转换器，能够快速、高效、准确地获得测试结果，有效地评估DC-DC转换器的性能指标。该方法不仅适用于实验室测试，也适用于生产线测试，为确保DC-DC转换器质量提供了可靠保障，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
