泰克信号发生器在EMC辐射测试

　　航空电子设备的可靠性和安全性至关重要。为了确保飞机内部的电子系统不受外部电磁干扰的影响，并避免自身辐射对其他设备造成干扰，需要进行严格的EMC测试。其中，辐射测试是必不可少的环节，它旨在评估设备在工作状态下所产生的电磁辐射水平是否符合相关标准。

　　泰克信号发生器在航空电子设备EMC辐射测试中的应用

　　1.测试需求与挑战

　　航空电子设备EMC辐射测试通常需要模拟真实的飞机内部环境，例如飞机内部的ATIS（自动化终端信息系统）音频信号。这种音频信号的频率范围通常较宽，且包含各种复杂的波形。传统方法使用PC播放音频文件、音频放大器和RF发生器来模拟这种信号，但这种方法存在以下不足：

　　信号精度和稳定性难以控制；

　　设备繁多，操作复杂；

　　难以满足测试需求的快速变化。

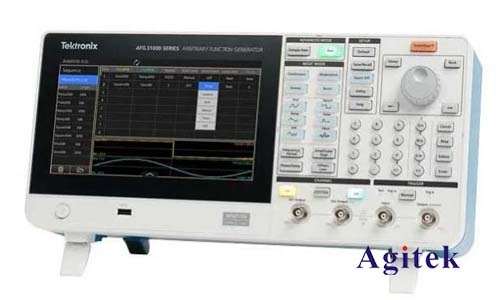

　　2.泰克AFG3000系列信号发生器的解决方案

　　泰克AFG3000系列任意波形/函数发生器为航空电子设备EMC辐射测试提供了一种高效、精准的解决方案。其主要优势体现在以下几个方面：

　　任意波形生成功能：能够生成各种复杂的波形，包括音频信号、正弦波、方波、三角波等，满足不同测试需求。

　　双通道独立定时：两个独立的通道可以同时生成不同的信号，并通过独立的计时器控制，方便模拟多种复杂信号。

　　外部调制功能：能够将外部信号，例如音频信号，调制到载波信号上，从而模拟真实的飞机内部通信信号。

　　高频范围：AFG3252型号支持高达240 MHz的正弦波频率范围，能够覆盖大多数航空电子设备的测试需求。

　　体积小巧，操作简便：相比传统方法，使用AFG3000系列信号发生器简化了测试流程，提高了测试效率。

　　3.使用方法与技巧

　　在使用AFG3000系列信号发生器进行航空电子设备EMC辐射测试时，可以采用以下方法和技巧：

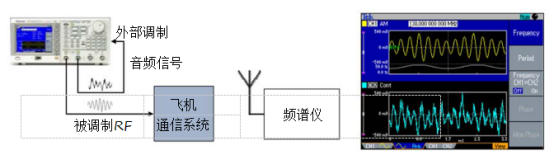

　　Channel 1载波信号生成：将Channel 1设置为外部调制模式，使用外部信号源生成载波信号，例如130 MHz的正弦波。

　　Channel 2音频信号生成：使用Channel 2生成音频信号，通过麦克风和示波器记录飞机内部ATIS音频信号波形，并使用ArbExpress软件将波形文件导入到AFG3000系列信号发生器中。

　　信号周期匹配：设置Channel 2中的信号周期，使其与音频信号的时间周期相匹配，保证信号的真实性。

　　测试方案设计：根据测试目标和相关标准设计合理的测试方案，并使用AFG3000系列信号发生器生成所需的信号。

　　数据分析与报告：对测试结果进行分析和汇总，形成测试报告，并根据测试结果评估航空电子设备的EMC性能。

　　泰克AFG3000系列信号发生器在航空电子设备EMC辐射测试中具有广泛的应用。其灵活的波形生成功能、双通道独立定时、外部调制功能以及高频范围，能够有效模拟真实测试环境，帮助测试人员快速、精准地完成测试任务。同时，使用AFG3000系列信号发生器能够简化测试流程，提高测试效率，降低测试成本。相信随着航空电子设备技术的不断发展，泰克AFG3000系列信号发生器将在航空电子设备EMC辐射测试中发挥更加重要的作用。
