泰克信号发生器在检定I/Q调制器的应用

　　I/Q调制器是现代无线通信系统中不可或缺的组成部分，其作用是将数字信号调制到射频载波上，实现无线传输。为了保证通信质量，对I/Q调制器的性能参数进行精确检定至关重要。泰克信号发生器凭借其强大的功能和灵活的配置，成为了检定I/Q调制器的理想工具。本文将深入探讨泰克信号发生器在检定I/Q调制器中的应用，阐述其原理、步骤以及实践技巧，并结合具体型号进行分析。

　　一、I/Q调制器性能参数及检定方法

　　I/Q调制器主要性能参数包括：

　　IQ增益不平衡:指I路和Q路信号幅度之间的差异，直接影响信号的星座图形状，进而影响通信质量。

　　正交误差:指I路和Q路信号之间的相位误差，同样影响星座图形状，并可能导致信号失真。

　　频响:指不同频率信号通过I/Q调制器后的幅度和相位变化，影响信号带宽和信号完整性。

　　载波馈通:指未被调制的载波信号泄漏到输出信号中，影响信号质量和动态范围。

　　边带抑制比:指载波信号旁瓣的功率与载波信号功率的比值，影响信号的频谱纯度和抗干扰能力。

　　上变频损耗:指信号经过I/Q调制器后，功率的衰减程度，影响信号的传输效率。

　　利用泰克信号发生器检定I/Q调制器，主要通过以下方法：

　　1.生成双通道正交信号:泰克信号发生器能够生成双通道正交信号，分别对应I路和Q路信号，并通过软件控制调节其幅度、相位和频率，满足不同测试需求。

　　2.测量I/Q调制器输出信号:将泰克信号发生器输出的正交信号输入到I/Q调制器，通过泰克示波器或频谱分析仪等仪器测量调制器输出信号，并分析其频谱特性、时域波形等信息。

　　3.计算I/Q调制器参数:根据测量结果，利用公式和软件工具计算出I/Q调制器的各项性能参数，例如增益不平衡、正交误差、频响等。

　　二、泰克信号发生器在检定I/Q调制器中的优势

　　1.双通道同步:泰克信号发生器能够实现双通道同步，即同时输出I路和Q路信号，保证两个信号的相位和频率完全一致，提高测试精度和效率。

　　2.可调节相位延迟:在测试过程中，可以通过软件灵活调节通道之间的相位延迟，模拟不同场景下的信号传输特性，无需中断测试。

　　3.宽频带信号输出:泰克信号发生器支持240 MHz的正弦波频率范围，覆盖了绝大多数无线通信系统的频段需求，满足不同频率信号的测试需求。

　　4.任意波形生成:除正弦波之外，泰克信号发生器还支持任意波形生成，可以模拟真实信号环境，进行更加精准的测试。

　　三、检定I/Q调制器的具体步骤及技巧

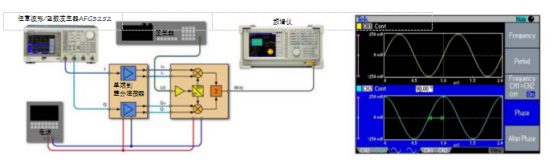

　　1.准备工作:连接泰克信号发生器、I/Q调制器和测量仪器，确保连接正确。

　　2.设置信号发生器:在泰克信号发生器软件界面上设置双通道正交信号，包括频率、幅度、相位等参数，确保两个通道的频率和相位一致。

　　3.测试信号输出:将泰克信号发生器输出的正交信号输入到I/Q调制器，并观察输出信号的频谱特性和时域波形。

　　4.分析测量结果:根据测量结果，计算I/Q调制器的性能参数，例如增益不平衡、正交误差、频响等。

　　5.优化测试条件:根据测量结果，调整泰克信号发生器的设置参数，例如幅度、相位、频率等，优化测试条件，提高测试精度。

　　四、推荐型号

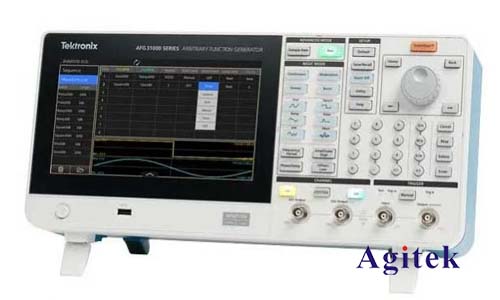

　　泰克AFG3000系列信号发生器是检定I/Q调制器的理想选择，它集成了强大的功能、灵活的配置和丰富的应用，可以满足不同测试需求。

　　泰克信号发生器是检定I/Q调制器的强大工具，其双通道同步、可调节相位延迟、宽频带信号输出等特点，可以帮助工程师快速、准确地测量I/Q调制器的性能参数，从而保证无线通信系统的稳定性和可靠性。通过合理的测试方案和操作技巧，工程师可以充分利用泰克信号发生器，进行高效、精准的I/Q调制器检定，为无线通信设备的研发和生产提供有力保障。
