泰克信号发生器在测量带通滤波器的频响应用

　　带通滤波器是电子电路中常见的滤波器类型，用于选通特定频率范围内的信号，并抑制其他频率信号。测量带通滤波器的频响是评估其性能的重要环节，而泰克信号发生器则为这一过程提供了便捷高效的解决方案。

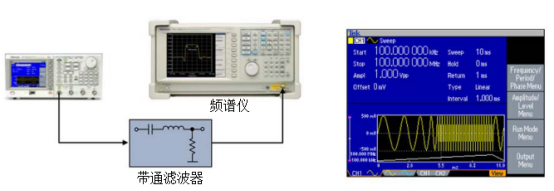

　　应用场景：使用扫频正弦波仿真滤波器，使用频谱仪测量滤波器的频响

　　该应用场景中，泰克信号发生器扮演着信号源的角色，生成扫频正弦波信号作为激励信号，输入到待测的带通滤波器。滤波器输出信号经频谱仪测量，得到滤波器的频响特性，即不同频率下信号幅度和相位的变化。

　　使用任意波形/函数发生器的好处

　　相较于传统的信号发生器，泰克任意波形/函数发生器在测量带通滤波器频响中具有显著优势：

　　简便易用:任意波形发生器可轻松设定扫频参数，如起始频率、终止频率、扫描速度等，并可直接生成扫频正弦波信号，免去繁琐的信号合成过程，大大简化了测量操作。

　　大屏幕显示:任意波形发生器通常配备大尺寸彩色显示屏，可同时显示信号波形、扫频参数等信息，让用户直观掌握设备工作状态和信号特征，确保设置准确无误。

　　体积小巧:任意波形发生器体积小巧，在实验室工作台上占用空间较小，为其他设备和电缆留出更多空间，提升工作效率。

　　技巧和提示

　　无频谱仪条件下的测量:若实验室没有频谱仪，可以使用示波器配合信号发生器进行测量。通过信号发生器的触发输出触发示波器的扫描开始，将示波器的时间标度设置为与发生器的扫描时间相匹配，即可将示波器的水平轴解释为频率值，从而间接获得滤波器的频响特性。

　　注意事项:在使用任意波形发生器进行测量时，需要注意信号幅度、扫描速度、频率分辨率等参数的设定，以确保测量结果的准确性和可靠性。

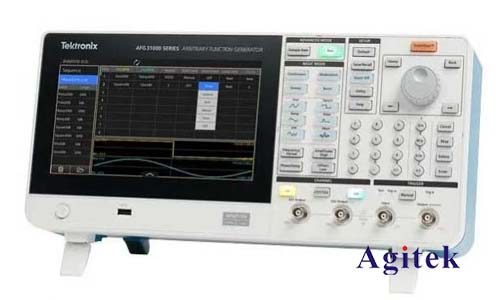

　　推荐型号：泰克AFG3000系列

　　泰克AFG3000系列任意波形发生器是一款高性能的信号发生器，其具备丰富的功能和强大的性能，非常适合于测量带通滤波器频响等应用。其主要特点包括：

　　高频率范围:AFG3000系列支持高达250 MHz的频率范围，能够满足大多数滤波器测量的需求。

　　高采样率:高达1 GSa/s的采样率，确保生成精确的信号波形。

　　丰富的信号生成模式:支持正弦波、方波、三角波、脉冲波等多种信号类型，以及自定义波形生成功能，灵活满足不同应用需求。

　　多种通讯接口:支持USB、LAN、GPIB等多种通讯接口，方便与计算机连接和远程操控。

　　泰克信号发生器是电子电路测试和分析中不可或缺的工具，其丰富的功能、强大的性能以及简便易用的操作方式，极大地简化了测量过程，提升了工作效率。在测量带通滤波器频响等应用中，泰克信号发生器展现出其独特优势，为用户提供了高效可靠的解决方案。
