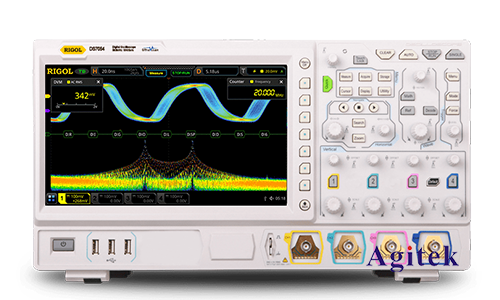

普源MSO7024示波器测晶振波形

　　晶振，全称石英晶体谐振器，是一种利用石英晶体的压电效应产生稳定频率信号的电子元件。在电子电路中，晶振广泛应用于时钟信号源、频率参考、定时器等方面。为了确保电路正常工作，需要对晶振的频率、相位、稳定度等参数进行测试和分析。示波器作为一种重要的测试仪器，可以直观地观察信号波形，并从中提取相关信息。本文将以普源MSO7024示波器为例，详细介绍如何使用示波器测量晶振波形。

　　一、连接方法

　　1.将示波器的探头连接到晶振输出端。由于晶振输出信号通常为低电平信号，因此建议使用示波器的探头衰减器，例如10:1或1:10的衰减比例。

　　2.将示波器的地线连接到电路的地线，确保测量回路完整。

　　二、设置参数

　　1.时间刻度(Timebase):调整时间刻度，使晶振波形完整地显示在屏幕上。一般情况下，可以将时间刻度设置为几微秒到几毫秒之间。

　　2.垂直刻度(Voltage/Division):调整垂直刻度，使晶振波形幅度清晰可见。

　　3.耦合方式(Coupling):由于晶振输出信号通常为交流信号，因此建议使用交流耦合(AC Coupling)。

　　4.触发方式(Trigger):选择合适的触发方式，例如边沿触发，并设置触发电平。

　　5.测量模式(Measurement):可以使用示波器的测量功能，例如频率测量、周期测量、幅度测量等，来获取晶振波形的相关参数。

　　三、波形观察

　　通过示波器观察晶振波形，我们可以直观地了解晶振的工作状态，包括：

　　1.频率:观察晶振波形的周期，可以计算出晶振的频率。

　　2.相位:观察晶振波形的相位，可以判断晶振的相位偏移情况。

　　3.稳定度:观察晶振波形在时间上的稳定性，可以分析晶振的频率稳定度。

　　4.波形失真:观察晶振波形的形状，可以判断晶振是否存在谐振频率偏差、寄生振荡等问题。

　　四、数据分析

　　1.频率测量:示波器可以自动测量晶振波形的频率，并显示在屏幕上。也可以使用示波器上的游标工具手动测量周期，并根据周期计算频率。

　　2.相位测量:示波器可以测量两个信号之间的相位差。可以通过测量晶振输出信号与参考信号之间的相位差，来判断晶振的相位偏移情况。

　　3.频率稳定度:通过示波器长时间观察晶振波形，可以观察到晶振频率的变化趋势。也可以使用示波器的测量功能，对一段时间内的多个频率值进行统计分析，计算出晶振的频率稳定度。

　　4.波形分析:观察晶振波形的形状，可以判断晶振是否存在谐振频率偏差、寄生振荡等问题。

　　五、应用场景

　　1.晶振选型:使用示波器测量不同型号晶振的频率、相位、稳定度等参数，可以根据实际应用需求选择合适的晶振。

　　2.晶振性能测试:使用示波器测量晶振在不同温度、电压、负载等条件下的性能变化，可以评估晶振的可靠性和稳定性。

　　3.电路故障诊断:使用示波器测量电路中的晶振信号，可以判断晶振是否正常工作，以及电路是否存在其他故障。

　　4.科研实验:使用示波器测量晶振信号，可以进行一些科学研究，例如研究晶振的频率稳定度与温度之间的关系。

　　普源MSO7024示波器是一款功能强大的测试仪器，可以用于测量晶振波形，并从中提取相关参数，从而分析晶振的性能。本文介绍了使用示波器测量晶振波形的方法，包括连接方法、设置参数、波形观察和数据分析等内容，并结合实际应用场景，阐述了如何利用示波器测量结果分析晶振性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
