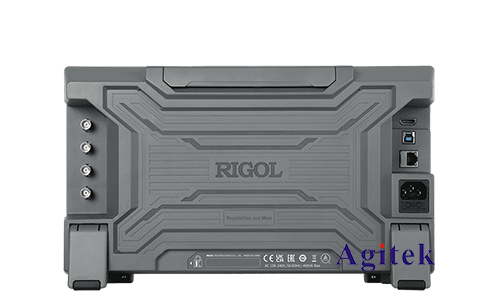

普源示波器双通道怎么用

　　普源示波器以其高性价比和易用性而广受好评，双通道功能更是其一大亮点，为信号测量和分析提供了极大便利。本文将从入门到精通，详细介绍普源示波器双通道的使用方法，并结合实际案例，帮助您更好地掌握双通道示波器的应用。

　　一、基本操作

　　1.连接信号:将被测信号连接至示波器对应的通道输入端，注意选择正确的耦合方式（AC/DC）和探头衰减比。

　　2.设置通道参数:

　　通道选择:选择需要使用的通道，一般为CH1和CH2。

　　垂直刻度(V/div):设置每个格子的电压值，用于调整信号的显示幅度。

　　耦合方式(AC/DC):选择交流耦合还是直流耦合，取决于被测信号的频率和类型。

　　探头衰减比:设置探头的衰减比例，以获得准确的测量值。

　　3.时间刻度(s/div):设置每个格子的时间值，用于调整信号的显示时间范围。

　　4.触发设置:设置触发条件，保证稳定的信号显示。常见的触发方式包括边沿触发、斜率触发、脉冲宽度触发等。

　　5.显示模式:选择显示模式，例如单通道显示、双通道显示、交替显示、叠加显示等。

　　二、常见测量功能

　　1.电压测量:使用光标测量功能，可以精确测量信号的幅值、峰峰值、周期、频率等参数。

　　2.时间测量:使用光标测量功能，可以测量信号的脉冲宽度、上升时间、下降时间等参数。

　　3.相位测量:使用双通道功能，可以测量两个信号之间的相位差。

　　4.频率测量:使用示波器的频率测量功能，可以精确测量信号的频率。

　　三、高级应用

　　1.波形数学运算:利用示波器的数学运算功能，可以对两个通道的信号进行加减乘除运算，实现波形叠加、相位比较、信号滤波等功能。

　　2.波形存储和回放:可以将测量到的波形保存到示波器内部，方便后续分析和比较。

　　3.FFT分析:通过傅里叶变换，可以将时域信号转化为频域信号，方便分析信号的频谱特性。

　　4.自动测量功能:一些高级示波器具有自动测量功能，可以自动测量信号的多个参数，并生成测量报告。

　　四、实际案例

　　1.测量音频信号:使用双通道测量音频信号的波形，分析左右声道之间的相位差和频率特性。

　　2.测量数字信号:使用双通道测量数字信号的波形，观察信号的上升沿和下降沿，判断信号的逻辑状态。

　　3.测量脉冲信号:使用双通道测量脉冲信号的波形，分析脉冲的宽度、上升时间、下降时间等参数。

　　五、注意事项

　　1.选择合适的探头，并根据探头衰减比设置正确的通道参数。

　　2.熟悉示波器的各个功能按钮，并合理设置参数。

　　3.确保信号接地良好，避免干扰信号的测量结果。

　　4.仔细观察波形，分析信号的特性，并根据实际情况选择合适的测量方法。

　　普源示波器双通道功能为信号测量和分析提供了极大的便利，掌握双通道示波器使用技巧，可以更方便地进行各种信号测量和分析工作，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
