吉时利2450数字源表如何测量二极管的静态参数

　　二极管作为一种基础电子元器件，广泛应用于各种电子电路中。其静态参数是表征二极管性能的重要指标，包括正向电压、反向电流、正向电流、饱和电流、截止电压、结电阻和动态电阻等。准确测量这些参数对于选择合适的二极管、判断二极管的质量以及进行电路设计至关重要。

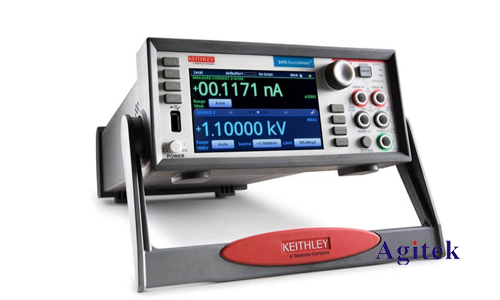

　　吉时利2450数字源表是一款功能强大的测试仪器，它集成了电压源、电流源、电压表和电流表等多种功能，并拥有高精度、高稳定性和多种测量模式，使其成为测量二极管静态参数的理想选择。

　　一、测量原理及方法

　　吉时利2450数字源表测量二极管静态参数主要基于欧姆定律和二极管的伏安特性曲线。

　　1.正向电压(Forward Voltage)

　　正向电压是指二极管正向导通时的电压降。测量正向电压时，将吉时利2450设置为电流源模式，并施加一个稳定的正向电流。通过测量二极管两端的电压降，即可得到正向电压。

　　2.反向电流(Reverse Current)

　　反向电流是指二极管反向偏置时的泄漏电流。测量反向电流时，将吉时利2450设置为电压源模式，并施加一个稳定的反向电压。通过测量流过二极管的电流，即可得到反向电流。

　　3.正向电流(Forward Current)

　　正向电流是指二极管正向导通时的电流。测量正向电流时，将吉时利2450设置为电压源模式，并施加一个稳定的正向电压。通过测量流过二极管的电流，即可得到正向电流。

　　4.饱和电流(Saturation Current)

　　饱和电流是指二极管反向偏置时的最大泄漏电流。测量饱和电流时，将吉时利2450设置为电压源模式，并逐渐增加反向电压，直到电流不再增加。此时，测得的电流值即为饱和电流。

　　5.截止电压(Cut-off Voltage)

　　截止电压是指二极管开始导通时的最小正向电压。测量截止电压时，将吉时利2450设置为电流源模式，并逐渐增加正向电流，直到二极管开始导通。此时，测得的电压值即为截止电压。

　　6.结电阻(Junction Resistance)

　　结电阻是二极管内部的一个重要参数，它反映了二极管的导通特性。测量结电阻时，需要先测量二极管的正向电流和正向电压，然后利用欧姆定律计算得到：

　　Rj=Vf/If

　　其中，Rf为正向电压，If为正向电流，Rj为结电阻。

　　7.动态电阻(Dynamic Resistance)

　　动态电阻是指二极管在不同工作点下的电阻变化。测量动态电阻时，需要先测量二极管在两个不同的工作点下的正向电流和正向电压，然后利用欧姆定律计算得到：

　　Rd=(Vf2-Vf1)/(If2-If1)

　　其中，Vf1和Vf2分别为两个工作点下的正向电压，If1和If2分别为两个工作点下的正向电流，Rd为动态电阻。

　　二、操作步骤及注意事项

　　1.连接测试设备

　　将二极管连接到吉时利2450的输出端，并根据需要选择合适的测量模式和量程。

　　2.设置测试参数

　　根据需要设置吉时利2450的电压源、电流源、电压表、电流表等参数，例如电压幅值、电流幅值、测量时间等。

　　3.进行测量

　　根据所选的测量方法和参数，启动吉时利2450进行测量。

　　4.记录数据

　　将测量结果记录下来，并进行分析和处理。

　　5.注意事项

　　在测量过程中，要注意二极管的极性，避免反向连接。

　　选择合适的电流和电压值，避免损坏二极管。

　　测量过程中要避免干扰，确保测试环境的稳定性。

　　测量结束后，要及时断开电源，避免损坏设备。

　　利用吉时利2450数字源表可以准确、高效地测量二极管的静态参数。本文详细介绍了测量方法、操作步骤和注意事项，并结合实际图表分析，帮助读者更好地理解和应用吉时利2450数字源表进行二极管测试。在实际应用中，根据二极管的类型和应用场景，选择合适的测量方法和参数，可以获得更为精准和可靠的测量结果。
