射频功率的测试方式

　　在频域测试测量中，为什么习惯以功率来描述信号强度，而不是像时域测试测量中常用的电压和电流?那是因为在射频电路中，由于传输线上存在驻波，电压和电流失去了性，所以射频信号的大小一般用功率来表示，国际通用的功率单位为W、mW、dBm。

　　射频功率的测量方法有三种：

　　频谱分析仪测量

　　吸收式功率测量

　　通过式功率测量

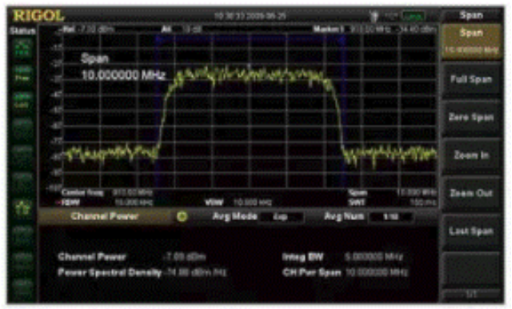

　　1.频谱分析仪测量

　　频谱仪可以测量极小幅度的射频信号

　　频谱仪有很大的幅度测量范围，可以从DANL到安全输入电平20 dBm甚至30dBm，动态范围可达190 dB

　　频谱仪可以测量信号的频率分量，并且可以进行窄带测量。

　　频谱仪可以同时测量多载频信号，观察信号频谱仪分布。

　　2.吸收式功率测量

　　在常见的微波与射频功率测量仪器中，吸收式功率计的幅度测量是比较高的。

　　动态范围一般不会超过100 dB。

　　不能测量大功率，通常测量上限在30 dBm(1 W)左右，如果需要扩展测量范围，则需要外接衰减器。

　　可以测量各种调制信号的平均功率、峰值功率、突发功率、脉冲宽度、上升/下降时间。

　　不能像频谱仪一样测量信号的频率分量。

　　不能测量VSWR。

　　3.通过式测量

　　通过式功率计具有大功率测量能力。

　　不能测量幅度很小的功率。

　　通过式功率计受到定向耦合器的带宽限制，测量带宽相对频谱仪与吸收式功率计要小很多。

　　通过式功率计可以测量发射机与负载(天线)之间的大功率匹配。
