普源MSO7034示波器怎么测pwm波形

　　在电子工程领域，准确测量PWM（脉冲宽度调制）波形对于电路分析和调试至关重要。普源MSO7034示波器以其强大的功能和高精度的测量能力，成为工程师们的得力助手。本文将详细介绍如何使用普源MSO7034示波器测量PWM波形。

　　一、PWM波形的特点

　　PWM波形是一种周期性的脉冲信号，其特点是脉冲宽度可以调节，从而控制输出信号的平均功率。PWM波形广泛应用于电机控制、电源管理、通信等领域。

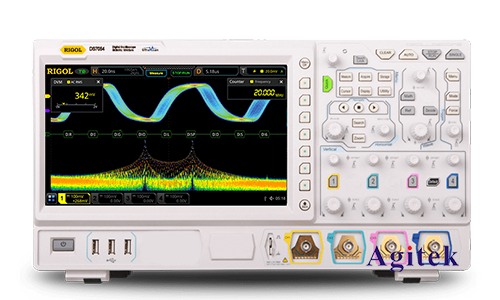

　　二、普源MSO7034示波器的优势

　　1.高带宽和高采样率：能够准确捕捉高频PWM信号的细节。

　　2.丰富的测量功能：提供多种测量参数，如频率、占空比、幅度等。

　　3.强大的触发功能：可以设置特定的触发条件，稳定地捕获PWM波形。

　　4.清晰的显示屏：方便观察和分析测量结果。

　　三、测量前的准备工作

　　1.连接示波器：将普源MSO7034示波器的探头连接到待测电路的信号源上。确保连接牢固，避免信号干扰。

　　2.设置示波器参数：

　　-选择合适的探头衰减比，以匹配待测信号的幅度。

　　-设置垂直和水平刻度，使PWM波形在屏幕上显示清晰。

　　-选择合适的触发模式和触发源，以确保稳定地捕获PWM波形。

　　四、测量步骤

　　1.触发设置

　　-选择边沿触发模式，并将触发源设置为待测的PWM信号通道。

　　-根据PWM信号的特点，调整触发电平，使示波器在合适的时机触发。

　　-可以尝试不同的触发方式，如上升沿触发、下降沿触发或双沿触发，以找到最稳定的触发条件。

　　2.测量参数设置

　　-打开示波器的测量菜单，选择需要测量的参数，如频率、占空比、幅度等。

　　-根据实际需求，可以设置测量的自动或手动模式。自动模式可以快速给出测量结果，而手动模式则可以更精确地调整测量范围和精度。

　　3.观察和分析波形

　　-在示波器屏幕上观察PWM波形，注意其周期、脉冲宽度和幅度等特征。

　　-可以使用示波器的缩放功能，对波形进行局部放大，以便更仔细地观察细节。

　　-分析测量结果，判断PWM信号是否符合设计要求。如果发现问题，可以进一步调整电路参数或进行故障排查。

　　五、注意事项

　　1.确保示波器的接地良好，以避免干扰和测量误差。

　　2.在测量高电压PWM信号时，要使用高压探头，并注意安全。

　　3.对于复杂的PWM信号，可以使用示波器的存储和回放功能，以便反复观察和分析。

　　4.定期对示波器进行校准，以确保测量结果的准确性。

　　总之，普源MSO7034示波器是测量PWM波形的强大工具。通过正确的设置和操作，可以准确地测量PWM信号的各种参数，为电子工程设计和调试提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
