普源MSO7034示波器测开关电源输出波形

　　在电子工程领域，开关电源作为一种高效的电源转换设备，被广泛应用于各种电子设备中。而准确测量开关电源的输出波形，对于评估其性能、调试电路以及确保设备的稳定运行至关重要。普源MSO7034示波器以其卓越的性能和丰富的功能，成为了工程师们测量开关电源输出波形的得力工具。

　　一、开关电源输出波形测量的重要性

　　开关电源的输出波形直接影响着所驱动电子设备的性能和可靠性。通过测量输出波形，可以了解开关电源的以下关键特性：

　　1.电压稳定性：确保输出电压在规定范围内波动，以满足电子设备的正常工作需求。

　　2.纹波电压：评估输出电压中的交流成分，纹波过大会对电子设备产生干扰。

　　3.动态响应：观察开关电源在负载变化时的响应速度和稳定性。

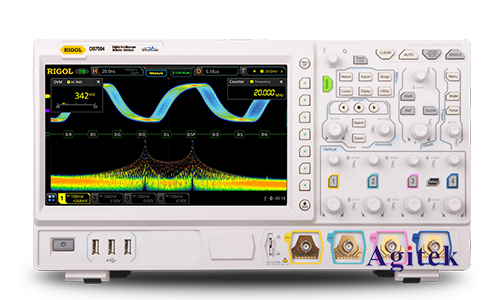

　　二、普源MSO7034示波器的优势

　　1.高带宽和高采样率：能够准确捕捉开关电源输出波形中的高频成分和快速变化。

　　2.丰富的测量功能：提供多种电压、电流、时间等测量参数，方便对输出波形进行全面分析。

　　3.强大的触发功能：可以设置特定的触发条件，如边沿触发、脉宽触发等，确保准确捕获开关电源的输出波形。

　　4.数字荧光技术：能够清晰显示复杂的波形，便于观察和分析。

　　三、测量准备工作

　　1.连接示波器：将普源MSO7034示波器的探头正确连接到开关电源的输出端。注意选择合适的探头类型和衰减比例，以确保测量的准确性。

　　2.设置示波器参数：根据开关电源的输出特性，设置合适的带宽、采样率、垂直和水平刻度等参数。一般来说，对于开关电源的输出波形测量，建议设置较高的采样率和合适的带宽限制。

　　3.选择触发方式：根据开关电源的工作特点，选择合适的触发方式。例如，可以使用边沿触发来捕获开关电源的输出脉冲波形。

　　四、测量步骤

　　1.观察输出波形：打开开关电源，在示波器上观察输出波形的形状和稳定性。注意观察是否存在过冲、下冲、振荡等异常现象。

　　2.测量电压参数：使用示波器的测量功能，测量输出电压的幅值、平均值、有效值等参数。这些参数可以帮助评估开关电源的输出电压稳定性。

　　3.分析纹波电压：通过观察输出波形的细节，可以评估纹波电压的大小。可以使用示波器的傅里叶分析功能，进一步分析纹波电压的频谱分布。

　　4.测试动态响应：通过改变开关电源的负载，观察输出波形的变化情况。可以测量负载变化时的输出电压响应时间和超调量等参数，评估开关电源的动态响应性能。

　　五、注意事项

　　1.安全第一：在进行开关电源输出波形测量时，要注意安全。避免接触高压部分，确保示波器和探头的接地良好。

　　2.探头选择：根据开关电源的输出电压和频率范围，选择合适的探头。避免使用不匹配的探头，以免影响测量结果的准确性。

　　3.抗干扰措施：开关电源可能会产生较强的电磁干扰，影响示波器的测量结果。可以采取一些抗干扰措施，如使用屏蔽探头、增加滤波器等。

　　4.数据分析：在测量完成后，要对测量结果进行认真分析。结合开关电源的设计指标和实际应用需求，评估其性能是否满足要求。如果发现问题，要及时进行调试和优化。

　　总之，使用普源MSO7034示波器测量开关电源输出波形是一种高效、准确的方法。通过合理设置示波器参数、选择合适的触发方式和探头，并注意安全和抗干扰措施，可以获得可靠的测量结果，为开关电源的设计、调试和优化提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
