是德任意波形发生器如何设置扫频

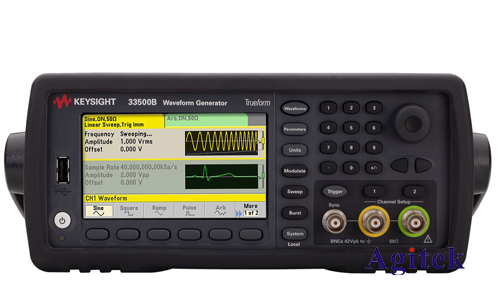

　　是德科技（Keysight Technologies）的任意波形发生器（AWG）是实验室和科研领域中不可或缺的测试仪器，它能够生成各种复杂的信号，满足各种测试需求。其中，扫频功能是AWG的重要应用之一，它能够在一定时间内改变输出信号的频率，从而模拟各种频率变化的信号，例如音频信号的频率响应测试、无线通信信号的频率扫描等。

　　本文将详细介绍如何使用是德科技任意波形发生器进行扫频设置，帮助用户更好地理解和应用该功能。

　　一、扫频的基本概念

　　扫频是指在一定时间内，改变信号频率的过程。常见的扫频方式有线性扫频和对数扫频两种。

　　线性扫频：频率随时间线性变化，即频率变化速率恒定。

　　对数扫频：频率随时间按对数规律变化，即频率变化速率呈指数递减。

　　二、是德科技AWG扫频设置步骤

　　1.选择扫频模式：在AWG的设置界面中，选择所需的扫频模式，例如线性扫频或对数扫频。

　　2.设置频率范围：定义扫频的起始频率和终止频率，即扫频的频率范围。

　　3.设置扫频时间：设定完成一次扫频所需的时间，即扫频时间。

　　4.设置幅度：设定扫频信号的幅度。

　　5.设置波形：选择所需的信号波形，例如正弦波、方波、三角波等。

　　6.设置其他参数：根据需要，设置其他参数，例如扫频方向、重复次数等。

　　三、扫频参数详解

　　频率范围：扫频的起始频率和终止频率决定了扫频的范围。

　　扫频时间：扫频时间决定了扫频速度，时间越短，扫频速度越快。

　　幅度：扫度信号的幅度决定了信号的强度。

　　波形：扫频信号的波形决定了信号的形状。

　　其他参数：包括扫频方向、重复次数、增量、窗函数等，这些参数可以进一步调整扫频信号的特性。

　　四、扫频应用举例

　　音频信号频率响应测试：使用AWG生成线性扫频信号，通过扬声器播放，利用麦克风接收音频信号，并对信号进行分析，得到扬声器的频率响应曲线。

　　无线通信信号频率扫描：使用AWG生成对数扫频信号，模拟无线通信信号的频率扫描，测试无线通信设备的接收频率范围和灵敏度。

　　材料特性测试：使用AWG生成不同频率的信号，照射到材料上，通过分析反射或透射信号，测量材料的介电常数、磁导率等特性。

　　五、注意事项

　　在设置扫频参数时，需要根据实际测试需求进行合理选择。

　　扫频时间过短会导致信号不稳定，影响测试结果。

　　扫频信号的幅度要适宜，避免信号过大或过小，影响测试结果。

　　在进行扫频测试时，需要确保仪器连接正常，并做好安全防护措施。

　　是德科技AWG的扫频功能为科研和测试工作提供了强大的工具，通过合理设置扫频参数，可以生成各种复杂信号，满足各种测试需求，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
