普源DHO5058示波器怎么看幅值

　　普源DHO5058示波器是一款功能强大的数字示波器，在电子工程领域有着广泛应用。对于信号幅值测量，DHO5058提供了多种便捷且准确的方法。本文将详细阐述如何使用DHO5058示波器查看信号幅值，并结合实例进行说明。

　　1.屏幕显示直接读取

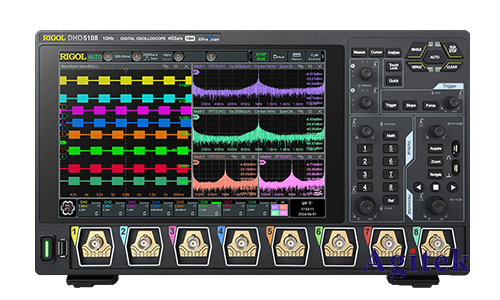

　　最直观的方法是直接从示波器屏幕上读取信号幅值。DHO5058的屏幕上会显示信号波形，以及相应的垂直刻度值（Volts/Div）。

　　找到信号波形峰值和谷值，并分别记录对应垂直刻度值。

　　峰值和谷值之差即为信号的峰峰值（Vp-p）。

　　若需要测量信号的有效值（RMS），则需要将峰峰值除以一个系数，通常为0.707。

　　例如，若信号峰值位于2格垂直刻度，谷值位于-1格垂直刻度，垂直刻度值为0.5V/Div，则：

　　峰峰值Vp-p=(2+1)0.5V/Div=1.5V

　　有效值Vrms=Vp-p/2√2≈0.53V

　　2.使用光标测量

　　DHO5058示波器支持使用光标进行精确的幅值测量。通过以下步骤进行操作：

　　打开示波器菜单，选择“光标”功能。

　　使用旋钮或触控屏调节光标的位置，使光标分别指向信号的峰值和谷值。

　　示波器屏幕上会显示光标所在位置的具体电压值，将两个电压值相减即可获得峰峰值。

　　3.使用自动测量功能

　　DHO5058示波器内置多种自动测量功能，其中包括：

　　峰峰值(Vp-p)：测量信号的峰峰值。

　　平均值(AVG)：测量信号的平均值。

　　有效值(RMS)：测量信号的有效值。

　　频率(FREQ)：测量信号的频率。

　　打开示波器菜单，选择“测量”功能。

　　选择需要测量的项目，例如峰峰值，示波器会自动识别信号波形并显示测量结果。

　　4.使用数学运算功能

　　DHO5058示波器还提供数学运算功能，可以对信号进行各种运算，从而获得所需的幅值信息。

　　打开示波器菜单，选择“数学”功能。

　　选择相应的运算模式，例如“差分”，并选择要进行运算的信号。

　　示波器会显示运算结果，例如两个信号的差值。

　　5.设置幅值显示单位

　　DHO5058示波器支持多种幅值显示单位，例如伏特(V)、毫伏(mV)、微伏(μV)等。

　　打开示波器菜单，选择“设置”功能。

　　在“垂直”选项中，选择所需的单位。

　　普源DHO5058示波器提供了多种方法查看信号幅值，用户可以选择最适合自身需求的方式进行测量。在使用过程中，要注意以下几点：

　　确保探头与示波器连接良好，并正确选择探头衰减系数。

　　选择合适的垂直刻度值，以便清晰地显示信号波形。

　　了解不同幅值测量方法之间的区别，选择合适的测量方法。

　　熟悉示波器菜单功能，灵活运用各种功能。

　　通过本文的介绍，相信您已经掌握了使用普源DHO5058示波器查看信号幅值的方法，并能够轻松准确地进行测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
