普源示波器抓不到瞬间波形

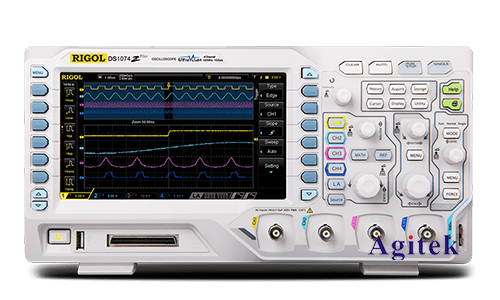

　　普源示波器作为一款常用的电子测量仪器，在各种电子电路测试和调试中扮演着关键角色。然而，用户经常会遇到无法捕捉到瞬间波形的情况，这给测试工作带来极大的不便。本文将深入探讨普源示波器抓不到瞬间波形的各种原因，并提供相应的故障排查和解决方案。

　　一、瞬间波形丢失的原因分析

　　无法捕捉瞬间波形通常并非示波器本身的故障，而是多种因素共同作用的结果。这些因素可以大致分为以下几类：

　　1.示波器设置问题：

　　触发设置不当:这是最常见的原因。如果触发源选择错误、触发电平设置不合理、触发方式不匹配（如使用边缘触发却需要脉冲触发）、触发保持时间过短等，都会导致示波器无法捕捉到瞬间波形。特别是对于快速变化、低幅度的瞬间波形，触发设置的精确性至关重要。例如，如果瞬间波形的幅度很低，而触发电平设置过高，示波器将无法触发，自然也就无法显示波形。

　　时间基准设置不当:时间基准设置过长，会导致瞬间波形在屏幕上被拉伸到难以观察的程度，甚至被淹没在噪声中。时间基准设置过短，则可能导致波形显示不完整。正确的设置需要根据待测信号的特点进行调整，例如对于高频信号，需要选择更短的时间基准。

　　耦合方式选择不当:不同的耦合方式（DC、AC、GND）会影响信号的显示效果。如果选择不当，可能会滤除或衰减瞬间波形，导致无法捕捉。例如，对于包含直流分量的瞬间波形，需要使用DC耦合。

　　带宽限制:示波器的带宽限制会影响其对高频信号的捕捉能力。如果待测信号的频率超过示波器的带宽，则会发生信号失真或无法捕捉。用户需要选择带宽足够高的示波器。

　　探头设置不当:探头衰减系数、补偿设置不当都会导致信号幅度发生变化，甚至丢失部分信号信息。需要确保探头正确连接并进行补偿。

　　2.信号源问题：

　　信号幅度过低:如果瞬间波形的幅度低于示波器的噪声水平，则无法被有效捕捉。需要检查信号源的输出强度，并考虑使用放大器。

　　信号干扰:外部噪声或干扰会淹没瞬间波形，导致无法捕捉。需要采取相应的抗干扰措施，例如使用屏蔽线、接地良好等。

　　信号频率过高:如前所述，如果信号频率超过示波器的带宽，则会影响捕捉效果。

　　信号不稳定性:瞬间波形本身可能具有随机性，导致其难以被重复捕捉。这需要进行多次测试，并分析其统计特性。

　　3.示波器硬件问题：

　　探头损坏:损坏的探头会造成信号衰减或失真，甚至无法传输信号。

　　示波器内部故障:尽管可能性较小，但示波器本身也可能存在硬件故障，导致无法捕捉瞬间波形。这需要联系专业的维修人员进行检修。

　　二、故障排查步骤与解决方案

　　针对以上原因，我们可以采取以下步骤进行故障排查：

　　1.检查示波器设置:仔细检查示波器的时间基准、触发设置、耦合方式、探头设置等，确保参数设置合理，并根据待测信号的特点进行调整。

　　2.检查信号源:确认信号源的输出强度、频率以及稳定性，排除信号源本身的问题。可以使用示波器自带的测试信号源进行测试，排除信号源的可能性。

　　3.检查探头连接:确保探头与示波器和待测电路正确连接，并进行探头补偿。可以使用已知稳定的信号源进行探头测试。

　　4.减小干扰:采取抗干扰措施，如使用屏蔽线、接地良好等，降低外部噪声的影响。

　　5.使用不同的触发方式:尝试不同的触发方式，例如边缘触发、脉冲触发等，找到最合适的触发方式。

　　6.提高时间分辨率:如果时间基准设置过长，尝试缩短时间基准，提高时间分辨率。

　　7.使用平均功能:如果瞬间波形被噪声干扰，可以使用示波器的平均功能，降低噪声的影响。

　　8.联系专业维修人员:如果以上步骤均无法解决问题，则可能存在示波器硬件故障，需要联系专业的维修人员进行检修。

　　三、预防措施

　　为了避免类似问题的再次发生，平时应注意以下几点：

　　定期检查示波器和探头的状态，确保其工作正常。

　　了解示波器的各项功能和参数设置，合理进行设置。

　　掌握正确的示波器使用方法，避免操作失误。

　　保持良好的实验室环境，减少外部干扰。

　　普源示波器抓不到瞬间波形是一个常见问题，但通过仔细分析原因并采取相应的排查步骤，大多数问题都可以得到解决，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
