泰克示波器如何设置波形图

　　泰克示波器作为业界领先的测试测量仪器，以其高精度、高带宽和丰富的功能而闻名。然而，即使拥有先进的仪器，如果没有正确的设置，也无法获得准确可靠的波形图。因此，掌握泰克示波器波形图的设置方法至关重要。下面将详细介绍泰克示波器波形图设置的各个方面。

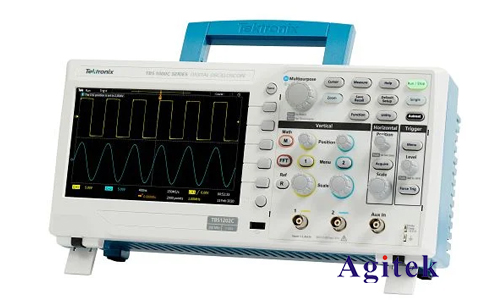

　　一、垂直刻度设置(Vertical Scale)

　　垂直刻度决定了波形在屏幕上显示的高度。正确的垂直刻度设置能够清晰地展现信号细节，避免信号过小或过大而无法观察。泰克示波器的垂直刻度通常由以下参数控制：

　　垂直刻度(Volts/Div):此参数设置每个刻度代表的电压值。用户可根据信号幅度调整此参数，例如，对于低电压信号，选择较小的Volts/Div值；对于高电压信号，选择较大的Volts/Div值。

　　垂直偏移(Vertical Position):此参数控制波形在垂直方向上的位置。通过调整垂直偏移，可以将波形居中显示，或者将波形的特定部分放大观察。

　　耦合方式(Coupling):选择合适的耦合方式（如DC、AC、GND）可以滤除不需要的信号成分，例如，使用AC耦合可以消除直流分量。

　　二、水平刻度设置(Horizontal Scale)

　　水平刻度决定了波形在屏幕上显示的宽度，也就是时间尺度。正确的水平刻度设置能够清晰地展现信号的时间特性。

　　时间刻度(Sec/Div):此参数设置每个刻度代表的时间值。用户可根据信号频率调整此参数，例如，对于高频信号，选择较小的Sec/Div值；对于低频信号，选择较大的Sec/Div值。

　　水平位置(Horizontal Position):此参数控制波形在水平方向上的位置。通过调整水平位置，可以观察波形的不同部分。

　　三、触发设置(Trigger)

　　触发设置是获取稳定波形的关键。正确的触发设置能够确保示波器在特定的信号事件发生时开始采样，从而捕捉到重复信号的完整波形。

　　触发源(Trigger Source):选择触发信号的来源，例如，通道1、通道2或外部触发源。

　　触发电平(Trigger Level):设置触发事件的电压阈值。

　　触发模式(Trigger Mode):选择不同的触发模式，例如，边沿触发、脉冲宽度触发、视频触发等，以适应不同的信号特性。

　　触发耦合(Trigger Coupling):与垂直耦合类似，选择合适的触发耦合方式可以滤除不需要的信号成分。

　　四、测量功能(Measurement)

　　泰克示波器提供了丰富的测量功能，可以自动测量波形的各种参数，例如峰峰值、平均值、频率、周期等。熟练运用这些测量功能可以极大提高工作效率。

　　五、高级波形分析功能

　　除了基本的设置和测量功能外，泰克示波器还提供许多高级波形分析功能，例如FFT分析、数学运算、波形比较等。这些功能可以帮助用户深入分析信号特性，提取所需信息。

　　六、实际操作示例：观察正弦波

　　假设需要观察一个1kHz的正弦波。我们可以进行如下设置：

　　1.选择合适的通道连接信号源。

　　2.设置垂直刻度为1V/Div，以确保波形不会过大或过小。

　　3.设置水平刻度为1ms/Div，以便清晰地观察一个周期。

　　4.选择边沿触发模式，并将触发源设置为所连接的通道。

　　5.调整触发电平，确保稳定地捕捉到波形。

　　6.使用示波器的测量功能，测量波形的峰峰值、频率等参数。

　　熟练掌握泰克示波器波形图的设置方法对于精确的信号分析至关重要。以上详细介绍了垂直刻度、水平刻度、触发方式、测量功能以及一些高级应用。通过理解这些设置并结合实际操作，用户可以有效地利用泰克示波器进行各种信号测试和分析工作，提高工作效率和准确性，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
