普源示波器测直流电流

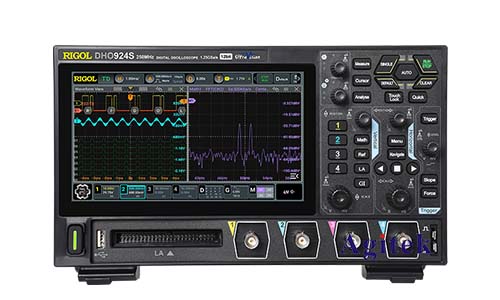

　　在电子测试中，测量直流电流是一个非常常见的需求，尤其是在电源管理、电机控制等领域，精确测量电流至关重要。普源示波器（RIGOL）作为一款广泛应用的测试工具，具备强大的测量功能，能够帮助工程师准确测试直流电流。那么，如何利用普源示波器来测量直流电流呢？

　　1.准备工作

　　在开始测量之前，首先需要进行一些基本的准备工作。确保您具备以下必要设备和条件：

　　-普源示波器：任何一款普源示波器都可以完成直流电流的测量，但为了精确测量，建议选择高分辨率和高带宽的型号。

　　-电流探头：为了测量直流电流，必须配备电流探头。普源的RP1003C电流探头就是不错的选择，它适用于测量直流和交流电流。

　　-被测电路：确保被测电路运行正常且电流范围在探头的测量范围内，避免损坏设备。

　　2.如何连接示波器和探头

　　为了准确测量直流电流，正确连接探头至关重要。以下是具体步骤：

　　a.连接电流探头

　　电流探头是直接用于电流测量的关键工具。普源示波器通常使用电流钳探头，能够通过测量电缆中的电流感应信号来检测电流。将电流探头插入示波器的输入通道，并确保探头与被测导线牢固连接。

　　b.校准电流探头

　　为了保证测量的精度，在每次测量之前，应对电流探头进行校准。普源示波器通常支持自动校准功能。你只需在示波器菜单中选择相应的校准选项，然后按照屏幕提示操作，探头就会被校准到**状态。

　　3.设置普源示波器

　　连接好设备后，接下来需要在示波器上进行必要的设置，以便准确测量直流电流。

　　a.设置垂直刻度

　　打开示波器后，选择与电流探头相连的输入通道，并调整垂直刻度。由于是测量直流电流，通常建议将刻度设置为低值范围，比如几毫安或几安范围，以便更好地观察信号。

　　b.设置时间基准

　　时间基准（Time Base）决定了信号在屏幕上的显示速度。对于直流电流的测量，一般选择较长的时间基准，比如毫秒或秒级，便于观察电流的稳定性和变化情况。

　　c.设置触发模式

　　触发模式决定了示波器何时开始捕捉信号。对于直流电流的测量，建议选择边沿触发模式，并将触发电平设置为接近预期电流值的水平，这样可以稳定捕捉电流的变化。

　　4.测量直流电流

　　在完成上述设置后，就可以开始测量直流电流了。

　　a.观察波形

　　当一切连接就绪后，示波器屏幕上会显示出一个直流电平。如果电流信号较为稳定，波形将呈现为一条直线；若电流发生波动或脉动，波形则会随之波动。

　　b.电流值读取

　　普源示波器具有强大的测量功能，您可以直接从示波器屏幕上读取电流值。示波器支持自动测量功能，你可以在测量菜单中选择“平均电流（Mean）”或“最大/最小电流”等选项，示波器将自动计算并显示相关数据。

　　5.进一步分析

　　测量到直流电流后，如果您需要更深入的分析，可以利用普源示波器的各种功能来进行数据处理和分析。以下是一些有用的工具：

　　a.记录电流变化

　　如果您想观察电流随时间的变化，可以使用示波器的记录功能，将信号存储下来。普源示波器支持长时间记录，可以帮助您查看电流的动态变化过程。

　　b.数字滤波

　　对于一些带有噪声的电流信号，您可以利用示波器的滤波功能去除干扰信号。通过应用低通滤波器，可以更加精确地分析直流电流。

　　c.波形存储和导出

　　普源示波器允许您将测得的波形存储为文件，方便后续分析和报告撰写。您可以将波形导出为图片或数据文件格式，方便在计算机上进行进一步处理。

　　6.注意事项

　　在使用普源示波器测量直流电流时，以下几点需要特别注意：

　　-电流探头的测量范围：确保所使用的电流探头在其测量范围内工作，过高的电流可能会损坏探头。

　　-避免接地回路：当探头连接到电路时，务必避免出现接地回路，否则可能引发短路或测量误差。

　　-定期校准设备：为了确保测量的准确性，建议定期对示波器和探头进行校准。

　　通过本文的介绍，我们详细讲解了如何使用普源示波器测量直流电流的步骤，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
