是德DSOX4022A示波器测pwm波形

　　在现代电子工程领域，脉冲宽度调制（PWM）波形被广泛应用于各种控制系统中，如电动机驱动、LED调光和音频信号处理等。为了正确地分析和优化这些PWM信号，工程师们通常需要依靠高性能的示波器进行精确的测量和验证。是德科技（Keysight Technologies）推出的DSOX4022A示波器，以其出色的性能和易用性，成为了许多工程师的首选工具。下文将详细介绍如何使用DSOX4022A示波器测量PWM波形。

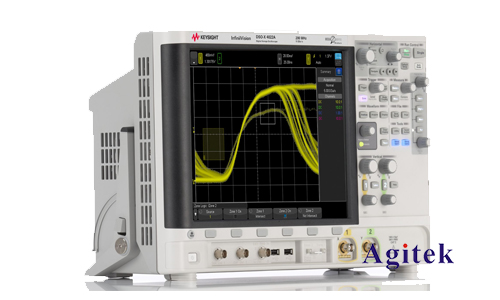

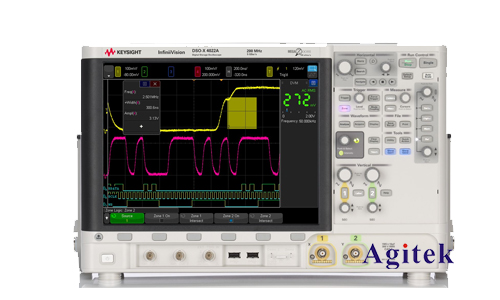

　　一、DSOX4022A示波器简介

　　是德DSOX4022A是一款具备高带宽和高采样率的数字示波器，具有200 MHz的带宽和每秒5 G样本率。这使其能够快速捕捉和呈现PWM波形的细节。此外，DSOX4022A配备了丰富的软件功能，包括自动测量、波形分析和图形表现，使得用户在进行PWM信号分析时更加方便和高效。

　　二、PWM波形的基本概念

　　PWM波形由一系列的方波组成，其占空比（信号高电平时间与周期总时间的比例）能够调节输出功率或调光程度。例如，在电动机控制中，通过改变PWM信号的占空比，可以精确控制电动机的转速。在此背景下，准确测量PWM波形的特点如频率、占空比、上升沿和下降沿时间等参数，显得尤为重要。

　　三、测量PWM波形的准备工作

　　在进行PWM波形测量之前，需要进行一些准备工作：

　　1.设备连接：使用示波器的探头将DSOX4022A连接至待测电路的输出端，确保探头的设置与测量电压范围相匹配，以避免过载。

　　2.示波器设置：打开DSOX4022A，设置垂直和水平的比例，以便能够清晰地显示PWM信号。选择适当的触发模式，一般建议使用边缘触发模式，以确保稳定的波形显示。

　　3.探头补偿：检查并校正示波器探头的补偿，以确保测量的准确性。这一步骤可以通过调整探头的补偿电容来完成。

　　四、测量步骤

　　接下来，我们将具体介绍使用DSOX4022A示波器测量PWM波形的步骤：

　　1.连接与启动：确保探头连接稳固后，打开示波器电源，并选择适当的通道进行信号测试。

　　2.触发设置：在示波器的“Trigger”菜单中选择“Edge Trigger”，设置触发电平通常设定在信号高低电平之间，以确保能够稳定捕获PWM信号。

　　3.波形观察：观察示波器屏幕上显示的PWM波形，确保波形清晰可见。如果波形不稳定，可以微调触发电平或者调整时基设置。

　　4.参数测量：通过示波器的自动测量功能，可以迅速获取PWM波形的主要参数，如频率、占空比、高电平时间和低电平时间等。同时，可以手动使用测量工具进行检测，以增加一步精确度。

　　5.数据记录与分析：将测量结果保存，以便进一步分析。DSOX4022A通常支持USB存储，方便将数据导出至计算机上进行详细的分析和后续处理。

　　五、注意事项

　　在使用DSOX4022A示波器测量PWM波形时，工程师需要注意以下几个方面：

　　1.电源干扰：注意电源的干扰可能会影响PWM信号的准确性，可以在信号线和地线中间使用滤波器。

　　2.探头选择：使用高质量、低损耗的探头，可以有效提高测量的精度。避免使用不当的探头损耗信号。

　　3.示波器设置：合理设置水平与垂直比例，确保不丢失信号细节。

　　是德DSOX4022A示波器为PWM波形的测量提供了技术保障，通过详细的测量步骤和注意事项，工程师可以更加高效地对PWM信号进行分析。利用此示波器，用户不仅能够实时观察PWM波形的特征，还能够深入分析和优化电子系统的性能，从而在设计与测试过程中实现更高的效率，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
