泰克示波器触发信号设置

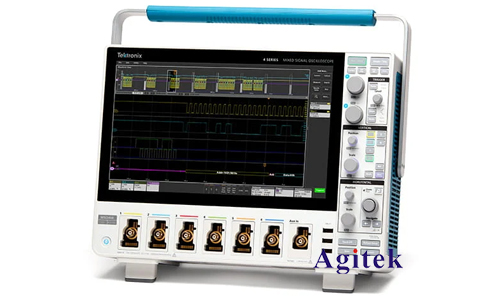

　　泰克示波器以其卓越的性能和丰富的功能而闻名，但其强大的触发系统往往令初学者望而生畏。下文将讲解泰克示波器触发信号的设置方法。

　　一、触发模式的选择：基础与进阶

　　泰克示波器的触发模式多种多样，选择合适的模式是成功捕捉信号的关键。最常用的几种模式包括：

　　边沿触发(Edge Trigger)：这是最基本的触发模式，根据输入信号波形跨越指定电平的上升沿或下降沿触发。用户需要设置触发源、触发边沿（上升/下降）、触发电平以及耦合方式。例如，观察一个5V方波信号，我们可以选择边沿触发模式，设置触发源为CH1，触发边沿为上升沿，触发电平为2.5V。此模式适用于周期性信号或具有明显上升/下降沿的信号。需要注意的是，触发电平的设置直接影响触发事件的捕捉，设置不当可能导致触发失败或触发过于频繁。

　　脉冲宽度触发(Pulse Width Trigger)：该模式根据信号脉冲的宽度进行触发，适用于需要捕捉特定脉冲宽度信号的应用，例如测量脉冲宽度或检测异常脉冲。用户需要设置脉冲宽度阈值以及触发极性（正脉冲/负脉冲）。

　　斜率触发(Slope Trigger)：此模式根据信号的斜率变化进行触发，适用于捕捉信号快速变化的瞬间，例如斜率较陡峭的脉冲信号。用户需要设置触发斜率以及触发方向。

　　视频触发(Video Trigger)：专门针对视频信号设计的触发模式，可以根据视频信号的同步信号进行触发，例如行同步或场同步信号。此模式常用于视频信号分析。

　　模式触发(Pattern Trigger)：用于捕捉具有特定波形模式的信号，用户可以预先设定需要触发的波形模式，示波器将仅在输入信号匹配该模式时触发。这对于复杂信号的分析非常有用。

　　二、触发电平的精细调整：抓住信号的细微差别

　　触发电平的设置是触发成功的关键因素之一。正确的触发电平设置能够确保示波器在期望的时刻触发，而错误的设置则可能导致触发失败或触发不稳定。泰克示波器通常提供多种方式调整触发电平：

　　手动调整：通过旋钮或按键直接调整触发电平，直观方便。

　　自动调整：示波器可以自动搜索合适的触发电平，节省用户手动调整的时间。但在某些情况下，自动调整可能无法找到**触发电平。

　　细微调整：对于需要高精度触发的应用，泰克示波器通常提供细微的电平调整功能，确保能够精确捕捉到信号的微小变化。

　　三、高级触发功能的应用：提升信号分析效率

　　除了基本的触发模式外，泰克示波器还提供许多高级触发功能，例如：

　　触发保持(Holdoff)：防止示波器在短时间内多次触发，提高信号分析的稳定性。

　　多通道触发：可以根据多个通道的信号组合进行触发，例如，当CH1和CH2同时满足特定条件时触发。

　　逻辑触发：根据多个信号的逻辑关系进行触发，例如AND、OR、XOR等逻辑运算。

　　窗口触发(Window Trigger)：只在信号幅度落在特定窗口范围时才触发。

　　序列触发：根据预设的信号序列进行触发。

　　这些高级触发功能极大增强了示波器的信号捕捉能力，可以应对更加复杂和苛刻的应用场景。

　　四、实际应用案例分析

　　为了更好地理解泰克示波器触发信号的设置，我们以一个实际案例为例进行分析：假设需要测量一个嵌入式系统的时钟信号，该信号为频率为10MHz的方波，并且存在一些噪声干扰。我们可以选择边沿触发模式，设置触发源为CH1，触发边沿为上升沿，并适当调整触发电平以滤除噪声干扰。同时，我们可以使用触发保持功能，防止示波器在噪声的干扰下多次触发，从而获得清晰稳定的波形。

　　熟练掌握泰克示波器触发信号的设置，是进行有效信号分析的关键。以上详细介绍了各种触发模式、触发电平调整以及高级触发功能的应用，旨在帮助用户提升示波器的使用效率。通过不断实践和探索，用户可以根据实际应用场景，灵活运用这些功能，准确捕获瞬态信号，从而更好地完成信号分析任务，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
