是德DSOX4022A示波器测量信号频率

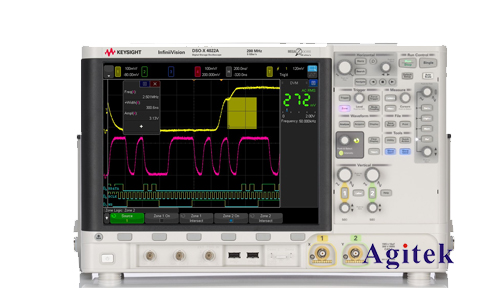

　　是德科技(Keysight)DSOX4022A是一款双通道数字存储示波器，其具备精确测量各种信号参数的能力，其中包括信号频率。下面将深入探讨利用DSOX4022A示波器测量信号频率的多种方法，并分析不同方法的优缺点以及可能引入的误差来源。

　　DSOX4022A示波器测量频率的基本方法

　　DSOX4022A示波器提供了多种测量频率的方法，最直接且常用的方法是利用示波器的自动测量功能。用户只需将待测信号连接到示波器的通道，示波器即可自动识别信号并显示包括频率在内的多种参数。这种方法操作简便快捷，适合快速测量和一般的应用场合。

　　然而，自动测量功能的精度受限于示波器的采样率、分辨率以及信号自身的特性。对于复杂的或非周期性信号，自动测量可能无法准确捕捉信号的频率。

　　另一种更为精确的方法是利用示波器的光标测量功能。通过手动放置光标，测量信号在一个周期内的水平时间，然后利用公式f=1/T(其中f为频率，T为周期)计算信号频率。这种方法能够更精确地测量频率，尤其适用于周期性信号且要求较高精度的场合。但手动测量周期需要一定的经验和仔细操作，避免人为误差的引入。

　　此外，DSOX4022A还支持FFT(快速傅里叶变换)分析。通过对信号进行FFT变换，可以得到信号的频谱图，从频谱图中可以直接读取信号的主要频率成分及其幅度。这种方法特别适用于复杂信号，例如包含多个频率成分的信号，可以有效识别各个频率成分。然而，FFT分析的精度受到采样时间、窗口函数等因素的影响，需要仔细选择参数以获得**结果。

　　影响频率测量精度的因素

　　影响DSOX4022A示波器频率测量精度的因素主要包括以下几个方面：

　　示波器的采样率:示波器的采样率决定了其能够捕捉信号细节的能力。采样率越高，对信号的采样点越多，测量结果越精确。如果采样率过低，则可能出现信号失真或频率测量误差。

　　示波器的垂直分辨率:垂直分辨率影响信号幅度的精度，间接影响频率测量，尤其在使用光标测量周期时，垂直分辨率不够高可能导致周期测量的不精确。

　　信号的信噪比:高信噪比的信号能够提供更清晰的信号波形，从而提高频率测量的精度。低信噪比的信号容易受到噪声干扰，导致测量误差。

　　触发方式和触发电平:正确的触发方式和触发电平能够确保示波器稳定地捕捉信号，避免信号抖动对频率测量造成影响。

　　测量方法的选择:不同的测量方法具有不同的精度和适用范围。选择合适的测量方法对于提高测量精度至关重要。例如，对于简单的正弦波信号，自动测量或光标测量即可；对于复杂的信号，则需要使用FFT分析。

　　探头的带宽和衰减:探头的带宽和衰减会影响信号的完整性和精度，选择合适的探头对于精确测量至关重要。带宽过低会造成高频信号的衰减，而衰减不当则会影响信号幅度和波形。

　　误差分析及减小误差的方法

　　在使用DSOX4022A示波器测量信号频率时，不可避免地会引入一些误差。这些误差可能由仪器本身的特性、信号的特性以及操作人员的误差等因素引起。为了减小误差，可以采取以下措施：

　　选择合适的采样率和垂直分辨率:根据信号的频率和幅度选择合适的采样率和垂直分辨率，确保能够捕捉到信号的细节。

　　优化触发设置:选择合适的触发方式和触发电平，确保稳定地捕捉信号，避免信号抖动对测量结果造成影响。

　　使用合适的探头:选择带宽足够高且衰减合适的探头，避免信号失真和衰减。

　　多次测量取平均值:多次测量并取平均值可以有效地降低随机误差的影响。

　　校准示波器:定期校准示波器可以确保其测量精度。

　　熟练掌握示波器的操作:熟练掌握示波器的操作方法，避免人为误差的引入。

　　DSOX4022A示波器提供了多种测量信号频率的方法，用户可以根据实际情况选择合适的测量方法。然而，影响频率测量精度的因素众多，需要仔细考虑并采取相应的措施来减小误差。通过合理的设置和操作，可以利用DSOX4022A示波器实现高精度的信号频率测量。理解上述影响因素以及误差分析方法，对获得可靠的测量结果至关重要。只有在充分了解仪器性能和测量方法的基础上，才能充分发挥DSOX4022A示波器的潜力，并确保测量结果的准确性和可靠性，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
