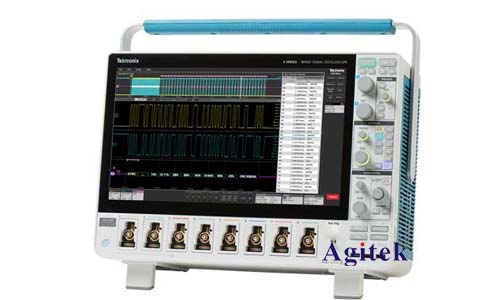

泰克MSO56B示波器电压测量

　　泰克MSO56B混合信号示波器(MSO)作为一款高端测试仪器，其电压测量功能在精度、带宽和功能方面都具有显著优势，广泛应用于电子工程、科研和工业自动化等领域。本文将深入探讨MSO56B示波器的电压测量能力，包括其测量原理、影响测量精度的因素、以及在不同应用场景中的使用方法和注意事项。

　　MSO56B采用高性能模数转换器(ADC)和先进的信号处理技术，能够精确捕捉和分析复杂的电压信号。其高采样率和深缓存深度使得它能够清晰地展现信号的细节，即使是快速变化或低幅度的信号也能被准确地测量。与传统的示波器相比，MSO56B的优势在于其混合信号采集能力，能够同时采集模拟信号和数字信号，这对于分析复杂的嵌入式系统和数字电路至关重要。在电压测量方面，MSO56B提供了多种测量功能，包括：

　　1.自动测量功能:MSO56B具有强大的自动测量功能，可以自动测量峰峰值、平均值、均方根值(RMS)、周期、频率、上升时间、下降时间等多种参数。用户只需连接探头，启动测量功能，示波器即可自动计算并显示相关参数。这种自动化功能极大地提高了测量效率，减少了人为误差。

　　2.手动测量功能:对于需要更精细控制的测量，MSO56器提供了手动测量功能。用户可以利用光标手动测量信号的幅度、时间间隔等参数，并可以进行更精确的测量。手动测量功能在需要精确测量特定点或区域的信号时非常有用。

　　3.波形数学运算:MSO56B支持多种波形数学运算，例如加法、减法、乘法、除法以及傅里叶变换等。这些功能可以帮助用户分析复杂的信号，例如提取信号中的特定分量，或计算信号之间的相关性。通过波形数学运算，可以更精确地测量信号的特定特征，例如噪声水平或失真度。

　　4.触发功能:精确的触发功能是保证电压测量准确性的关键。MSO56B提供了多种触发模式，例如边沿触发、脉宽触发、视频触发等，用户可以根据被测信号的特点选择合适的触发模式，确保示波器能够准确地捕捉到感兴趣的信号部分。合理的触发设置可以有效地排除干扰信号，提高测量的可靠性。

　　影响MSO56B电压测量精度的因素:

　　尽管MSO56B具有很高的测量精度，但一些因素仍然会影响其测量结果。这些因素包括：

　　探头:探头的带宽、输入阻抗和衰减比都会影响测量精度。选择合适的探头至关重要，探头的带宽应高于被测信号的最高频率，以避免信号失真。

　　接地:良好的接地是保证测量精度的关键。不正确的接地会引入噪声和干扰，影响测量结果。

　　探头补偿:为了消除探头引入的误差，需要进行探头补偿。MSO56B通常提供自动探头补偿功能，但用户也需要定期进行手动补偿，以确保补偿的准确性。

　　噪声:环境噪声和信号本身的噪声都会影响测量精度。可以使用滤波器或其他噪声抑制技术来降低噪声的影响。

　　示波器自身的误差:虽然MSO56B的精度很高，但其本身也存在一定的系统误差。了解示波器的规格参数，例如垂直精度和时间精度，对于评估测量结果的可靠性非常重要。

　　MSO56B电压测量在不同应用场景中的应用:

　　MSO56B的电压测量功能广泛应用于各种领域：

　　数字电路设计与调试:用于测量数字电路中的电压脉冲、噪声水平以及信号完整性。

　　模拟电路设计与调试:用于测量放大器、滤波器等模拟电路的电压增益、带宽和失真度。

　　电源设计与测试:用于测量电源的输出电压、纹波和效率。

　　嵌入式系统开发:用于测量嵌入式系统中各种传感器和执行器的电压信号。

　　汽车电子测试:用于测量汽车电子系统中的电压信号，例如CAN总线信号和传感器信号。

　　泰克MSO56B示波器凭借其强大的功能和高精度，成为电子工程领域不可或缺的测试工具。理解其电压测量原理、影响测量精度的因素以及在不同应用场景中的使用方法，对于提高测量精度和效率至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
