是德DSOX4022A示波器测量时钟信号

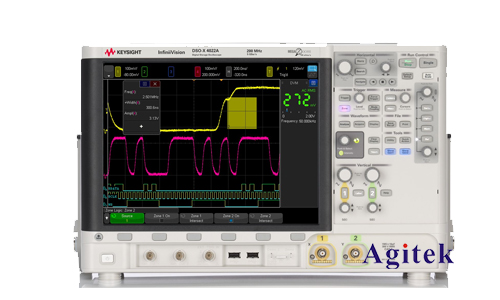

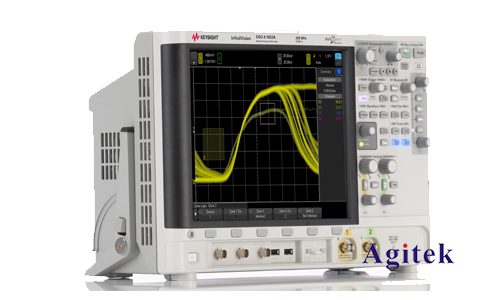

　　是德科技DSOX4022A是一款经济实惠且功能强大的数字示波器，广泛应用于电子工程、科研教学等领域。其出色的性能和易用性使其成为测量各种信号，特别是时钟信号的理想工具。本文将详细探讨使用DSOX4022A示波器测量时钟信号的技巧、方法以及需要注意的事项，并结合实际案例进行分析。

　　准备工作及仪器设置

　　在进行时钟信号测量之前，需要做好充分的准备工作，确保测量的准确性和可靠性。这包括：

　　1.连接：将待测时钟信号源与DSOX4022A示波器正确连接。确保信号连接线良好，避免接触不良导致测量结果出现误差。不同的信号类型可能需要不同的探头，例如高阻抗探头或低阻抗探头。选择合适的探头至关重要，这取决于信号的幅度、阻抗以及带宽等参数。错误的探头选择可能导致信号衰减或失真，从而影响测量精度。

　　2.通道设置：选择合适的通道进行测量。DSOX4022A通常具有多个通道，可以同时测量多个信号。选择合适的通道后，需要设置垂直比例（Volt/div）、水平比例（Time/div）以及耦合方式（DC、AC或GND）。垂直比例决定了波形在屏幕上的高度，需要根据信号的幅度进行调整，保证波形不会超出屏幕范围，同时又能充分展现细节。水平比例决定了波形在时间轴上的扩展，需要根据信号的频率进行调整，以清晰地观察信号的周期性特征。耦合方式的选择取决于信号的特性和噪声情况。通常情况下，DC耦合可以显示直流分量，而AC耦合可以滤除直流分量，GND则将通道接地。

　　3.触发设置:正确的触发设置是准确测量时钟信号的关键。时钟信号通常具有周期性，因此需要选择合适的触发源和触发模式。常见的触发源包括通道1、通道2等，触发模式包括边沿触发、脉宽触发等。边沿触发是测量时钟信号最常用的触发模式，需要设置触发电平、触发斜率（上升沿或下降沿）。正确的触发电平设置可以确保示波器稳定地捕捉到时钟信号的重复波形，避免出现不稳定的显示。

　　4.带宽限制：DSOX4022A的带宽有限，需要根据信号的频率选择合适的带宽限制。如果信号的频率超过示波器的带宽，则会产生信号衰减和失真，影响测量精度。因此，在测量高频时钟信号时，需要选择带宽更高的示波器或者采取其他措施来减少带宽限制的影响。

　　常见时钟信号测量方法及参数分析

　　使用DSOX4022A测量时钟信号，可以获取多种重要的参数信息：

　　1.频率(Frequency):示波器可以直接测量时钟信号的频率。通过测量两个相邻上升沿或下降沿之间的时间间隔，并取倒数即可计算出频率。示波器通常具有自动测量功能，可以自动计算频率值并显示在屏幕上。

　　2.周期(Period):周期是时钟信号完成一个完整周期所需的时间。它与频率互为倒数关系。

　　3.占空比(Duty Cycle):占空比是指高电平持续时间占整个周期的比例。示波器可以测量高电平持续时间和整个周期时间，从而计算出占空比。

　　4.上升时间(Rise Time)和下降时间(Fall Time):上升时间和下降时间分别是指信号从10%到90%和从90%到10%变化所需的时间。这些参数反映了信号的转换速度，对于高速数字电路设计至关重要。

　　5.抖动(Jitter):抖动是指时钟信号相对于理想周期的时间偏差。示波器可以利用其抖动分析功能对抖动进行量化，并给出抖动的幅度和统计特性。抖动是影响时钟信号质量的重要因素，过大的抖动会影响系统的稳定性和可靠性。

　　6.相位(Phase):当需要测量多个时钟信号的相位关系时，可以利用示波器的多通道功能，同时观察多个信号的波形，并通过测量其相位差来分析其相位关系。

　　实际案例分析及注意事项

　　例如，测量一个100MHz的时钟信号，首先需要选择合适的探头和通道，设置合适的垂直比例和水平比例，以清晰地观察到波形。然后，选择边沿触发模式，并设置合适的触发电平。最后，通过示波器的自动测量功能，可以方便地获取频率、周期、占空比、上升时间、下降时间等参数。如果需要分析抖动，则需要使用示波器的抖动分析功能。

　　需要注意的是，在测量时钟信号时，需要避免以下几个问题：

　　1.探头负载效应：探头的输入阻抗会对被测信号产生负载效应，影响测量结果。需要选择合适的探头，或者使用补偿功能来减小负载效应。

　　2.噪声干扰：环境中的噪声可能会干扰时钟信号的测量。需要采取相应的措施，例如屏蔽线缆、减少电磁干扰等，来降低噪声干扰的影响。

　　3.地线问题：良好的地线连接是确保测量准确性的关键。需要保证示波器和信号源的地线连接良好，避免地线环路引起干扰。

　　是德科技DSOX4022A示波器是一款功能强大的工具，可以有效地测量时钟信号，并提供多种参数分析功能。通过正确的仪器设置、选择合适的测量方法以及注意一些常见问题，可以获得准确可靠的测量结果，为电路设计和调试提供重要的依据。熟练掌握DSOX4022A的各项功能，并结合实际应用经验，能够最大程度地发挥其在时钟信号测量中的优势，提高工作效率，保证测量结果的准确性和可靠性。
