泰克MSO68B示波器测试晶振的使用方法

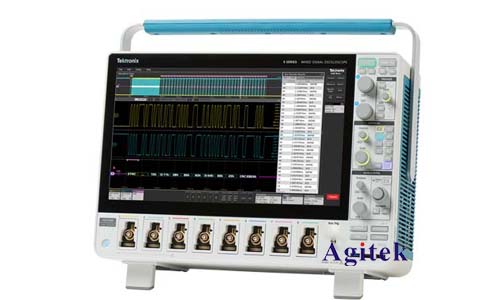

　　泰克MSO68B示波器是一款高性能的混合信号示波器，广泛应用于电子产品的开发、调试和测试领域。晶振作为电子产品中一个关键组成部分，其性能直接影响产品的稳定性和精确度。因此，使用高性能示波器测试晶振的性能是非常重要的。本文将介绍使用泰克MSO68B示波器测试晶振的方法和步骤。

　　准备工作

　　在开始测试之前，需要准备以下几样东西：

　　泰克MSO68B示波器

　　晶振模块（含有待测晶振）

　　测试探头（10:1或20:1探头均可）

　　交流电源（非必需）

　　如果晶振模块需要外部电源，请确保电源已经连接并且通电。

　　示波器设置

　　打开泰克MSO68B示波器，进入主菜单界面，选择“信号设置”选项。然后，选择“通道1”或“通道2”作为信号输入通道。在示波器的控制面板上，找到“电压”选项，设定电压范围为适合于晶振的工作电压范围，例如1V至5V。如果不确定，请设定范围为最大值，以保证安全。

　　在示波器的右侧控制面板上，找到“触发”选项，设定触发类型为“脉冲宽度”，并设定触发电平为通道的中点，即工作电压的一半。这种设置可以帮助我们捕捉晶振的上升沿和下降沿。

　　然后，进入“时间设置”菜单，找到“采样率”选项，设定采样率为最高值，例如10 GS/s。高采样率可以帮助我们捕捉细小的信号变化。

　　连接探头和晶振

　　将测试探头连接到晶振模块的信号输出端。确保探头的阻抗匹配，防止信号反射和失真。探头的连接方式可以参考示波器的用户手册。

　　启动示波器

　　启动示波器，进入波形显示界面。使用“自动设置”功能，可以使示波器自动对信号进行峰值和基准线的检测和调整。这样，可以快速地得到晶振信号的波形显示。

　　分析晶振性能

　　在波形显示界面中，观察晶振信号的频率、幅度和波形形状。察看晶振信号的上升沿和下降沿是否清晰明了。观察是否有频率漂移、幅度变化或其他异常现象。

　　如果需要进行更详细的分析，可以使用示波器的“fft”功能，对晶振信号进行快速傅立叶变换，这可以帮助我们分析信号的频域特性。

　　记录和保存数据

　　如果需要记录和保存数据，可以使用示波器的“数据记录”功能。这个功能可以记录和保存波形数据、频谱数据和其他类型的数据。用户可以选择数据保存的格式，例如CSV、PDF、JPEG等。

　　泰克MSO68B示波器是一款高性能的混合信号示波器，广泛应用于电子产品的开发、调试和测试领域，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
