泰克MDO3022示波器耦合方式选择

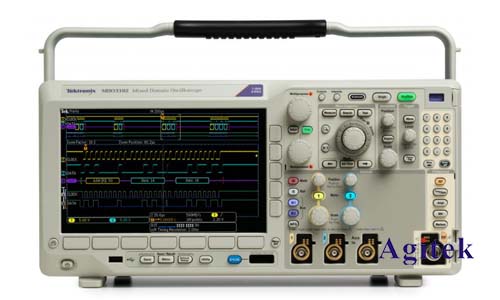

　　泰克MDO3022混合域示波器以其强大的功能和灵活的配置深受工程师和科研人员的青睐。然而，其丰富的功能也带来了选择上的复杂性，尤其体现在输入通道的耦合方式选择上。本文将深入探讨泰克MDO3022示波器的各种耦合方式，分析其特性、应用场景以及选择技巧。

　　耦合方式概述

　　泰克MDO3022示波器提供多种输入通道耦合方式，主要包括：

　　直流耦合(DC Coupling):直流耦合模式下，示波器将输入信号的直流分量和交流分量都完整地显示出来。这意味着信号的平均值、直流偏移以及交流变化都会被记录和显示。这适用于需要观察信号的直流分量和低频成分的场合，例如测量电池电压、电源的纹波电压以及缓慢变化的信号。

　　交流耦合(AC Coupling):交流耦合模式下，示波器会通过一个高通滤波器滤除输入信号的直流分量，只显示交流分量。这对于消除信号中的直流偏移或漂移非常有效，特别是在测量小幅度的交流信号时，可以避免直流分量对测量结果的干扰。例如，在测量音频信号或高频小信号时，交流耦合能更清晰地显示信号的细节。

　　地耦合(Ground):地耦合模式将输入通道直接接地，相当于输入信号被完全抑制。这主要用于校准和测试仪器的功能，或者在需要临时断开输入信号时使用。

　　50Ω:选择50Ω输入阻抗可以更好地匹配高频信号源，减少信号反射和失真，提高测量精度。这通常用于高频信号测量，例如射频信号、高速数字信号等。需要注意的是，50Ω模式通常会伴随着一定的信号衰减。

　　不同耦合方式的应用场景及优缺点

　　耦合方式选择技巧

　　选择合适的耦合方式需要根据被测信号的特性进行综合考虑。以下是一些选择技巧：

　　1.了解被测信号的特性:首先要明确被测信号的频率范围、幅度范围以及是否存在直流分量。

　　2.考虑测量目的:根据测量目的选择合适的耦合方式。如果需要观测直流分量，则选择直流耦合；如果需要消除直流偏移，则选择交流耦合；如果需要匹配高频信号源，则选择50Ω耦合。

　　3.观察波形并进行调整:在进行测量时，可以先选择一种耦合方式进行观察，然后根据实际情况调整耦合方式，直到获得**的测量结果。

　　4.参考示波器使用手册:泰克MDO3022示波器使用手册提供了详细的耦合方式选择指导，可以作为参考。

　　泰克MDO3022示波器的耦合方式选择对于获得准确的测量结果至关重要。通过理解不同耦合方式的特性、应用场景以及选择技巧，用户可以更好地利用该仪器，提高测量效率和精度。熟练掌握耦合方式的选择，是成为一名熟练示波器操作者的关键步骤之一。正确的选择不仅能避免测量误差，更能提升工作效率，从而节省宝贵的时间和资源，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
