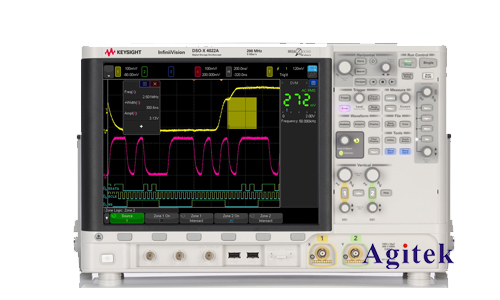

是德DSOX4022A示波器测量差分信号

　　在电子电路设计和测试中，差分信号广泛应用于高速数据传输、高精度模拟信号处理等领域。与单端信号相比，差分信号具有更高的抗噪能力和更低的干扰susceptibility，使其成为许多高性能系统的首选。准确测量差分信号对于保证系统性能至关重要。本文将重点阐述如何利用Keysight DSOX4022A示波器进行精确的差分信号测量，并提供一些实用技巧和经验分享。

　　差分信号基础知识

　　差分信号由两根信号线组成，信号以两线间的电压差的形式传输。理想情况下，两根信号线的电压波形是对称的，只是幅度相反。这种对称性使得差分信号能够有效地抑制共模噪声，提高信号的信噪比(SNR)。共模噪声是指同时作用于两根信号线的噪声，例如电源噪声或环境电磁干扰。由于差分放大器只对两线间的电压差敏感，而对共模电压不敏感，因此差分信号能够有效地抑制共模噪声的影响。

　　然而，实际应用中，差分信号并非完全对称。信号间的失配、传输线特性等因素都会导致信号的不对称性，这会影响测量精度。因此，选择合适的测量仪器和方法至关重要。

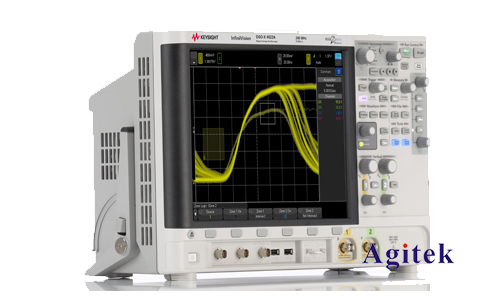

　　DSOX4022A示波器的差分测量设置

　　DSOX4022A示波器配备了差分探头接口，可以进行精确的差分信号测量。具体的设置步骤如下：

　　连接差分探头:使用合适的差分探头连接到被测信号的两根线上。确保探头与信号线的阻抗匹配，以避免信号反射和失真。DSOX4022A支持多种类型的差分探头，选择合适的探头取决于被测信号的频率和幅度。

　　选择差分通道:在示波器的菜单中，选择两个通道作为差分通道。通常，示波器会自动识别差分探头并进行相应的设置。

　　设置垂直比例和时间刻度:根据被测信号的幅度和频率，调整垂直比例和时间刻度，以便清晰地观察信号波形。

　　进行阻抗匹配:确保探头的阻抗与被测电路的阻抗匹配，以避免信号反射和失真。必要时，可以使用阻抗匹配网络进行阻抗匹配。

　　校准探头:在测量之前，必须对差分探头进行校准，以确保测量精度。校准方法通常在探头说明书中有所描述。

　　触发设置:选择合适的触发方式，例如边沿触发或电平触发，以确保示波器能够稳定地捕捉到被测信号。

　　常见问题排查

　　在使用DSOX4022A进行差分信号测量时，可能会遇到一些常见问题，例如：

　　噪声干扰:环境电磁干扰或电源噪声可能会影响测量精度。可以使用屏蔽措施或滤波器来减少噪声干扰。

　　信号反射:不匹配的阻抗会导致信号反射，从而影响测量结果。应该确保探头和被测电路的阻抗匹配。

　　探头接地:差分探头的地线连接方式对于抑制共模噪声非常重要。确保地线连接正确且可靠。

　　探头带宽限制:探头的带宽会限制测量的最高频率。选择带宽足够高的探头才能准确测量高频差分信号。

　　数据分析技巧

　　获得差分信号波形后，需要进行数据分析以提取所需信息。常用的分析方法包括：

　　测量电压差:直接测量两根信号线之间的电压差，以获取信号的幅度和波形。

　　计算共模电压:计算两根信号线的平均电压，以评估共模噪声的水平。

　　分析信号失真:分析信号波形的失真程度，以评估信号质量。

　　进行频谱分析:使用示波器的FFT功能对信号进行频谱分析，以确定信号的频谱特性。

　　Keysight DSOX4022A示波器提供了强大的差分信号测量功能。通过正确设置仪器参数、选择合适的探头以及采取相应的噪声抑制措施，可以获得高精度、可靠的差分信号测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
