普源示波器测量交流电压

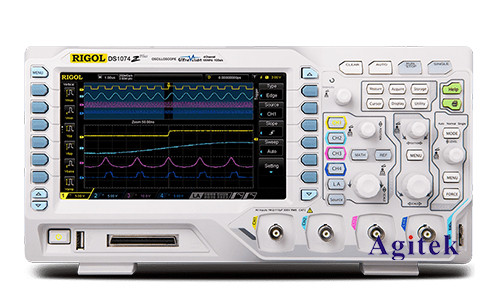

　　普源示波器以其性价比高、性能稳定而受到广泛好评，成为众多科研机构和工程项目的常用仪器。精确测量交流电压是示波器的一项重要功能，然而，要获得准确可靠的测量结果，需要掌握正确的操作方法和技巧。下面将详细介绍使用普源示波器测量交流电压的完整流程，并对可能遇到的问题进行分析和解答。

　　测量前的准备工作:

　　1.选择合适的探头:根据被测信号的幅度和频率选择合适的探头。对于高频信号，需要使用带宽足够高的探头；对于高电压信号，需要使用高压探头。探头的衰减比也需要根据实际情况进行选择。普源示波器通常支持多种探头，需根据型号选择兼容的探头。

　　2.探头校准:确保探头已正确校准。未校准的探头会引入测量误差，影响测量结果的准确性。普源示波器的部分型号配备自动校准功能，方便快捷。

　　3.示波器设置:根据被测信号的频率和幅度，调整示波器的垂直刻度（伏特/格）、水平刻度（时间/格）和触发方式。合适的设置可以清晰地显示波形，方便测量。建议使用自动设置功能进行初步设置，然后再根据实际情况进行微调。

　　4.接地:确保被测电路和示波器良好接地，以避免干扰和噪声的影响。良好的接地可以有效降低测量误差，提高测量精度。

　　交流电压测量方法:

　　1.峰值电压测量:示波器可以直接显示波形的峰值电压（Vp）。这是波形幅度达到的最大值。对于正弦波，峰值电压与均方根电压（有效值）之间存在固定关系：Vrms=Vp/√2。

　　2.均方根电压（有效值）测量:许多普源示波器都具备直接测量均方根电压的功能。均方根电压是交流电压的有效值，反映了交流电压的实际功率。选择测量方式时，应根据需要选择峰值或有效值测量。

　　3.平均值测量:对于非正弦波，平均值测量可能更有意义。示波器可以计算波形的平均值，但这并不能直接反映信号的能量。

　　不同波形下的测量技巧:

　　1.正弦波:正弦波是最常见的交流波形，测量相对简单。只需调整示波器的垂直和水平刻度，清晰显示波形后，直接读取峰值电压或均方根电压即可。

　　2.方波:方波的峰值电压和均方根电压数值不同。需要注意的是，方波的均方根电压等于峰值电压。

　　3.三角波:三角波的峰值电压和均方根电压也存在差异。均方根电压计算公式为：Vrms=Vp/√3.

　　4.复杂波形:对于复杂的非周期性波形，可能需要使用示波器的数学运算功能，例如FFT分析，来获得更详细的频谱信息，从而更好地理解信号特性。

　　测量误差分析与校正:

　　1.探头误差:探头的衰减比、带宽和寄生参数都会引入误差。

　　2.示波器误差:示波器本身的精度也有限，会引入测量误差。

　　3.环境干扰:外部电磁干扰、噪声等都会影响测量结果。

　　为了减少误差，可以采取以下措施：

　　使用高精度探头和示波器。

　　进行多次测量取平均值。

　　采取有效的抗干扰措施，例如屏蔽线缆、滤波等。

　　定期对示波器和探头进行校准。

　　精确测量交流电压是示波器的一项重要应用。熟练掌握普源示波器的使用方法、选择合适的探头和设置参数，并了解可能出现的误差以及相应的校正方法，是获得准确可靠测量结果的关键，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
