是德示波器怎么测相位差

　　相位差测量的基本原理

　　相位差是指两个同频率信号之间的时间差，通常以角度或时间表示。在正弦波信号中，一个完整的周期对应360°的相位角。相位差的测量在电子工程、电力系统、通信等领域至关重要，它直接关系到信号的同步性、系统稳定性以及信号质量。

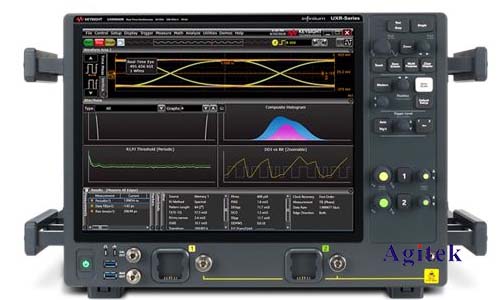

　　使用是德科技示波器测量相位差的方法

　　是德科技示波器提供了多种测量相位差的方法，主要包括：

　　1.1利用示波器的自动测量功能:

　　这是最便捷的测量方法。大多数是德科技示波器都内置了自动测量功能，可以直接在波形上选择两个信号，然后示波器会自动计算并显示它们的相位差。具体操作步骤通常如下：

　　1.将待测信号连接到示波器的通道。

　　2.设置合适的垂直和水平刻度，使波形清晰可见。

　　3.在示波器的测量菜单中选择“相位差”或类似的选项。

　　4.选择需要测量的两个通道。

　　5.示波器将自动计算并显示两个信号之间的相位差，通常以度数表示。

　　2.2利用示波器的光标测量功能:

　　如果需要更高精度的测量，或者示波器没有内置的自动相位差测量功能，可以使用光标测量功能。该方法需要手动测量两个信号的相位差。步骤如下：

　　1.在波形上找到两个信号的同相点（例如，两个波形都过零点）。

　　2.使用光标测量两个同相点之间的时间差Δt。

　　3.计算相位差：相位差(°)=(Δt/周期)360°

　　此方法需要精确地识别同相点，测量精度受限于示波器的分辨率和操作者的精度。

　　2.3利用示波器的数学运算功能:

　　对于复杂的信号，可以使用示波器的数学运算功能进行相位差测量。例如，可以利用示波器内置的傅里叶变换(FFT)功能，将时域信号转换为频域信号，然后在频域中计算相位差。这种方法对于非正弦信号尤其有效。

　　提高相位差测量精度的技巧

　　选择合适的采样率:更高的采样率可以提供更高的测量精度，尤其是在测量高频信号时。

　　调整触发设置:合适的触发设置可以确保波形稳定，避免抖动影响测量结果。

　　使用低噪声探头:低噪声探头可以减少噪声对测量结果的影响。

　　校准示波器:定期校准示波器可以保证测量的准确性。

　　重复测量:多次测量取平均值可以降低随机误差的影响。

　　相位差测量的应用案例

　　相位差测量广泛应用于各个领域，例如：

　　电力系统:测量电力系统中不同相位的电压和电流之间的相位差，判断系统运行状态。

　　通信系统:测量通信信号的相位差，判断信号的质量和同步性。

　　音频工程:测量音频信号的相位差，进行音频处理和混音。

　　控制系统:测量控制信号的相位差，优化控制系统的性能。

　　是德科技示波器提供了多种灵活的相位差测量方法，满足不同应用场景的需求，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
