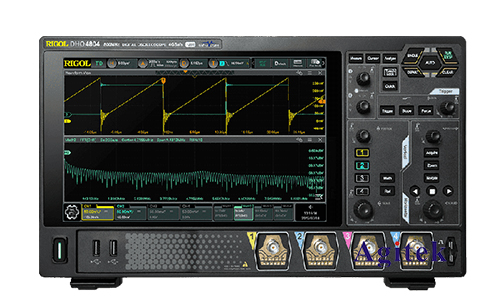

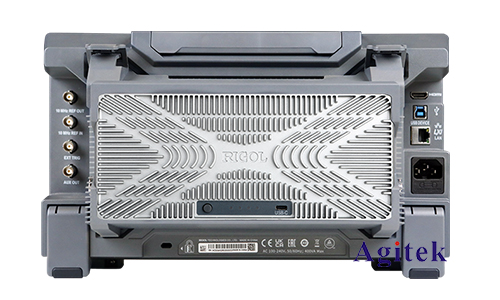

普源示波器测交流电压

　　在电子电路的测试和调试中，精确测量交流电压是至关重要的环节。普源示波器以其高性价比和可靠的性能，成为众多领域的首选测量仪器。然而，仅仅拥有先进的设备并不足以保证测量的准确性，熟练掌握正确的测量方法和技巧同样不可或缺。本文将深入探讨如何利用普源示波器有效地测量交流电压。

　　测量前的准备工作

　　在开始测量之前，需要进行充分的准备工作，以确保测量的准确性和安全性：

　　1.示波器的选择与校准:根据待测信号的频率范围、幅度范围以及精度要求，选择合适的普源示波器型号。定期进行示波器的校准是保证测量准确性的关键，确保示波器处于**工作状态。校准证书应妥善保管，以便追溯测量结果的可靠性。

　　2.探头的选择与匹配:探头是连接示波器与被测电路的关键部件。选择合适的探头至关重要。探头的阻抗应与被测电路的阻抗匹配，以避免信号反射和衰减，影响测量精度。对于高频信号的测量，应选择高带宽的探头。探头的衰减系数也需要考虑，并根据实际情况进行补偿。

　　3.被测电路的准备:确保被测电路稳定工作，避免意外的干扰。尽可能减小接地环路，避免引入噪声。对于高压电路，必须采取必要的安全措施，例如绝缘防护和接地保护。

　　交流电压测量的不同方法

　　普源示波器提供了多种测量交流电压的方法：

　　1.自动测量功能:大多数普源示波器都具有自动测量功能，可以自动识别波形并测量其峰值电压(Vp)、峰峰值电压(Vpp)、均方根电压(Vrms)等参数。该方法简单快捷，适用于快速测量。

　　2.手动测量功能:对于一些复杂的波形或需要更精确测量的场合，手动测量功能更为灵活。用户可以利用示波器的光标功能，精确测量波形的峰值、峰峰值等参数，并根据需要进行计算。

　　3.数学运算功能:普源示波器通常配备丰富的数学运算功能，可以对测量结果进行进一步的处理和分析。例如，可以计算波形的平均值、有效值、谐波成分等。

　　不同波形下的测量技巧

　　不同波形的交流电压测量方法略有不同：

　　1.正弦波:正弦波是最常见的交流波形，其测量相对简单。可以直接使用自动测量功能或手动测量峰值电压，然后根据公式计算有效值(Vrms=Vp/√2)。

　　2.方波:方波的测量需要考虑占空比的影响。如果占空比为50%，则Vrms=Vp；否则，需要根据占空比进行修正。

　　3.三角波:三角波的有效值计算较为复杂，需要根据三角波的公式进行计算，或者直接使用示波器的自动测量功能。

　　4.复杂波形:对于复杂的非周期性波形，可以使用示波器的FFT(快速傅里叶变换)功能进行频谱分析，分析其谐波成分，并根据频谱分析结果计算有效值。

　　误差分析及避免方法

　　在交流电压测量过程中，可能会出现多种误差：

　　1.探头误差:探头自身的阻抗和衰减会引入误差，应选择合适的探头并进行校准。

　　2.示波器误差:示波器本身的精度和稳定性也会影响测量结果。定期进行校准和维护是减少此类误差的关键。

　　3.环境干扰:电磁干扰、噪声等环境因素会影响测量结果。应采取有效的屏蔽措施，减少环境干扰的影响。

　　4.人为误差:操作不当也会导致测量误差。应仔细阅读示波器的说明书，并遵循正确的操作流程。

　　使用普源示波器精确测量交流电压需要综合考虑多种因素，包括示波器的选择、探头的匹配、测量方法的选择以及误差的分析和避免，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
