是德DSOX4022A示波器的抖动测量

发布日期:2024-11-05 16:22:58         浏览数:

  在高速数字电路设计中,抖动(Jitter)是一个至关重要的参数,它直接影响着信号完整性和系统的可靠性。抖动是指信号时钟边缘与其理想位置的偏差,其存在会造成数据误码、系统失锁等严重后果。精确测量和分析抖动对于保证系统性能至关重要。是德科技DSOX4022A示波器作为一款高性能的数字示波器,具备强大的抖动测量功能,可以满足各种复杂的抖动分析需求。本文将详细阐述如何利用DSOX4022A示波器进行精确的抖动测量。

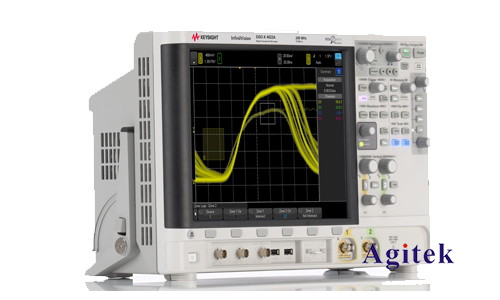

是德DSOX4022A示波器的抖动测量(图1)

  一、抖动类型的分类:

  抖动通常分为以下几类:

  随机抖动(Random Jitter,RJ):表现为随机分布的时钟边缘偏差,通常服从高斯分布。其主要来源包括热噪声、电路噪声等。

  周期性抖动(Periodic Jitter,PJ):表现为周期性重复出现的时钟边缘偏差,通常由电源纹波、干扰信号等引起。

  确定性抖动(Deterministic Jitter,DJ):表现为与信号相关的确定性偏差,例如ISI(Inter-symbol Interference)引起的抖动。

  数据相关抖动(Data-Dependent Jitter,DDJ):抖动的大小与数据模式相关。

  总抖动(Total Jitter,TJ):表示所有抖动源的总和,通常是测量结果中最常用的指标。

  二、DSOX4022A示波器抖动测量方法:

  DSOX4022A示波器提供了多种抖动测量方法,例如:

  基于时间的抖动测量:通过直接测量时钟边缘的偏差来计算抖动。该方法简单易懂,但对信号质量要求较高。

  基于相位的抖动测量:通过测量相位偏差来计算抖动,该方法对噪声和干扰不敏感,精度更高。

  抖动直方图:直观地显示抖动的概率分布,可以用来分析抖动的类型和大小。

  抖动统计分析:提供抖动的各种统计参数,例如均值、标准差、峰峰值等。

  三、DSOX4022A示波器抖动测量设置及参数解读:

  进行抖动测量前,需要正确设置示波器的参数,包括:

  探头选择:选择合适的探头,以确保足够的带宽和精度。

  采样率:选择合适的采样率,以准确捕捉信号细节。

  触发方式:选择合适的触发方式,例如边沿触发或模式触发。

  测量窗口:设置合适的测量窗口,以包含足够的时钟周期。

  测量带宽:设置合适的测量带宽,以避免噪声的影响。

  测量完成后,示波器会提供各种抖动参数,包括TJ,RJ,PJ,DDJ等。理解这些参数的含义对于分析抖动来源至关重要。

  四、误差分析及结果优化:

  抖动测量的结果会受到多种因素的影响,例如:

  探头带宽限制:探头的带宽不足会造成信号衰减和失真,从而影响测量精度。

  采样率不足:采样率不足会造成信号采样点不足,影响抖动测量精度。

  噪声影响:噪声会增加抖动的测量误差。

  触发方式选择不当:不合适的触发方式会造成测量结果偏差。

  为了提高测量精度,需要选择合适的探头、采样率和触发方式,并采取一些噪声抑制措施,例如使用低噪声放大器等。

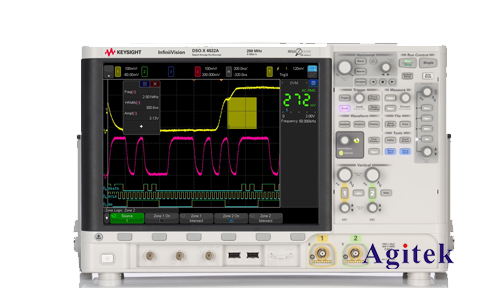

是德DSOX4022A示波器的抖动测量(图2)

  是德DSOX4022A示波器提供了强大的抖动测量功能,可以满足各种复杂的抖动分析需求。通过正确设置测量参数,理解各种抖动类型和测量误差,并采取有效的噪声抑制措施,可以获得精确的抖动测量结果,从而有效地保证系统性能和可靠性。本文提供的方法和技巧可以为工程师进行高精度抖动测量提供有益的参考,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
