泰克示波器补偿过度怎么办

发布日期:2024-11-06 14:59:05         浏览数:

  泰克示波器以其高精度和稳定性著称,但在实际应用中,用户有时会遇到示波器补偿过度的问题,导致测量结果失真,影响测试精度和可靠性。本文将深入探讨泰克示波器补偿过度的原因、诊断方法以及相应的解决方案。

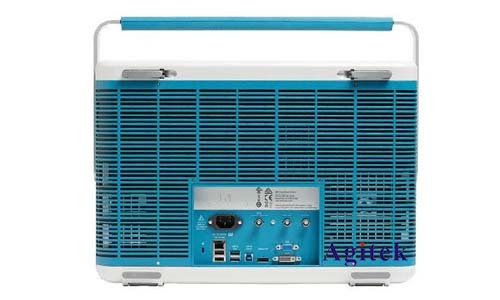

泰克示波器补偿过度怎么办(图1)

  一、补偿过度的表现形式及危害

  泰克示波器补偿功能旨在校正探头和示波器系统本身引入的频率响应偏差,确保在整个带宽范围内获得准确的信号波形。然而,如果补偿过度,就会出现一系列问题:

  1.波形畸变:最显著的特征是波形出现振荡、过冲或下冲,尤其在高频段表现更为明显。这种畸变会严重影响对信号细节的观察和分析,例如脉冲信号的上升沿和下降沿会变得模糊不清,难以精确测量其上升时间或下降时间。

  2.测量误差:补偿过度会导致幅度测量、时间测量等各项指标出现偏差,直接影响测试结果的准确性。例如,测量电压幅值时可能会出现较大的误差,而时间参数的测量误差则可能导致时序分析出现错误。

  3.测试结果不可靠:由于波形畸变和测量误差的存在,基于补偿过度数据得出的结论将不可靠,可能导致错误的设计和决策。在一些高精度测试应用中,这种不可靠性甚至可能造成重大的经济损失或安全隐患。

  4.系统稳定性下降:在某些情况下,补偿过度还会导致示波器系统稳定性下降,出现异常的信号输出或系统死机等问题。

  二、补偿过度的原因分析

  泰克示波器补偿过度的原因较为复杂,通常与以下几个因素有关:

  1.探头补偿设置不当:探头的补偿设置与探头的类型和阻抗密切相关,如果选择错误的补偿设置或未进行正确的探头校准,就可能导致补偿过度。尤其是在使用高频探头时,正确的补偿设置更为关键。

  2.示波器自身设置错误:示波器本身的补偿设置也可能存在错误。例如,一些示波器允许用户手动调整补偿参数,如果调整不当,同样会导致补偿过度。

  3.探头连接不良:探头与示波器之间的连接不良,例如接触不良或屏蔽不良,也会影响信号传输,导致补偿电路误判,从而引发补偿过度。

  4.示波器硬件故障:在极少数情况下,示波器内部的补偿电路可能出现故障,导致补偿过度。这种情况需要专业的维修人员进行检修。

  5.环境干扰:强电磁干扰也可能影响示波器的补偿电路,造成补偿设置偏移,从而导致补偿过度。

  三、诊断和解决方法

  诊断和解决泰克示波器补偿过度问题,需要采取以下步骤:

  1.检查探头补偿设置:仔细检查探头的类型和阻抗,确保选择了正确的补偿设置。如果需要,重新进行探头校准。

  2.检查示波器补偿设置:检查示波器的补偿设置,确保其处于正确的状态。如果允许手动调整补偿参数,则需要仔细调整,并观察波形的变化。

  3.检查探头连接:检查探头与示波器的连接是否良好,确保连接可靠,没有松动或接触不良的情况。

  4.观察波形:观察信号波形,看是否存在过冲、下冲或振荡等现象。如果存在,则说明补偿可能过度。

  5.使用标准信号源进行测试:使用已知参数的标准信号源,例如方波信号发生器,来测试示波器的补偿精度。将测得的结果与标准值进行比较,判断补偿是否准确。

  6.寻求专业技术支持:如果通过以上步骤仍然无法解决问题,则需要寻求泰克的技术支持或专业的维修人员的帮助,以排除硬件故障等更复杂的问题。

  四、预防措施

  为了预防泰克示波器补偿过度问题的发生,可以采取以下预防措施:

  1.正确的探头选择和校准:根据测试信号的频率和阻抗,选择合适的探头,并进行定期校准。

  2.细致的设置检查:在进行测试前,仔细检查示波器和探头的设置,确保其准确无误。

  3.良好的连接维护:定期检查探头与示波器的连接,确保连接良好,避免接触不良或屏蔽不良的情况发生。

  4.良好的测试环境:避免在强电磁干扰环境下进行测试,以减少环境干扰对示波器补偿电路的影响。

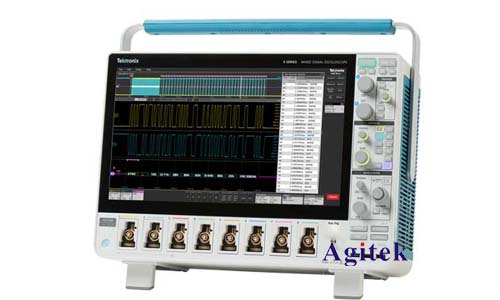

泰克示波器补偿过度怎么办(图2)

  泰克示波器补偿过度是一个常见问题,但只要仔细诊断,并采取相应的措施,就能有效解决,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
