普源示波器的上升时间测量

发布日期:2024-11-06 15:44:56         浏览数:

  上升时间是衡量电子器件或电路信号速度的一个重要参数,它表示信号从低电平到高电平(或反之)变化时,电压幅度达到10%到90%所需的时间。准确测量上升时间对于电路设计、故障诊断和性能评估至关重要。普源示波器以其性价比高、功能完善的特点,广泛应用于各种电子测量领域。然而,要获得准确可靠的上升时间测量结果,需要对示波器的使用方法、参数设置以及潜在误差来源有充分的了解。本文将详细探讨如何利用普源示波器进行精确的上升时间测量,并分析可能影响测量精度的因素。

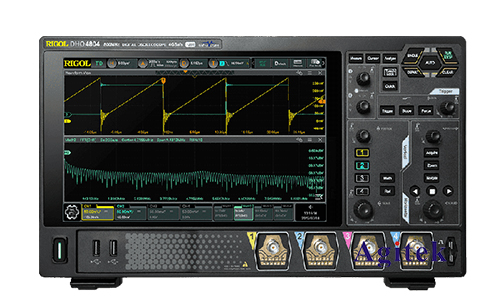

普源示波器的上升时间测量(图1)

  测量方法

  普源示波器提供了多种测量方法来确定上升时间。最常用的方法是手动测量和自动测量两种。

  手动测量:通过示波器的光标功能,手动测量信号从10%到90%电平变化所需的时间。这种方法需要操作者仔细判断10%和90%电平点,主观因素可能引入一定的误差。然而,手动测量能够更直观地观察波形细节,有助于发现潜在的测量问题。

  自动测量:普源示波器通常具有自动测量功能,可以自动识别信号的10%和90%电平点,并计算上升时间。这种方法效率更高,减少了人为误差,但需要注意的是,自动测量功能的精度依赖于波形的质量和示波器的设置。如果波形质量差或设置不当,自动测量结果可能会存在偏差。

  参数设置与注意事项

  为了获得准确的上升时间测量结果,需要合理设置示波器的参数:

  垂直刻度(V/div):选择合适的垂直刻度,确保波形在屏幕上占据足够的空间,以便更精确地识别10%和90%电平点。过小的刻度可能会导致分辨率不足,而过大的刻度则可能导致细节信息丢失。

  水平刻度(s/div):水平刻度应与上升时间的大小相匹配。如果上升时间很短,需要选择较小的水平刻度以获得足够的细节;反之,则可以选择较大的水平刻度。

  触发方式:选择合适的触发方式,确保波形稳定且重复性好。常用的触发方式包括边沿触发和脉冲触发。

  耦合方式:根据信号的特性选择合适的耦合方式,例如直流耦合或交流耦合。直流耦合可以显示直流分量和交流分量,而交流耦合则只显示交流分量。

  带宽限制:示波器的带宽会影响上升时间的测量精度。如果示波器的带宽低于被测信号的频率成分,则测量结果会受到带宽限制的影响,上升时间会被高估。因此,选择带宽足够高的示波器至关重要。

  探头补偿:使用探头时,必须进行探头补偿,以消除探头本身对信号的影响。普源示波器通常具有探头补偿功能,需要在使用前进行校准。

  误差来源及减小误差的策略

  影响上升时间测量的误差来源主要包括以下几个方面:

  探头带宽:探头的带宽限制会使上升时间被高估。选择带宽足够高的探头至关重要。

  示波器带宽:示波器的带宽限制与探头带宽类似,也会导致测量误差。

  噪声:噪声会干扰信号,使得10%和90%电平点的判断变得困难,从而导致测量误差。可以使用滤波器来减少噪声的影响。

  抖动:信号的抖动会导致上升时间测量结果的不确定性。可以使用平均功能或多次测量取平均值来减少抖动带来的影响。

  人为误差:手动测量时,人为因素可能会引入误差。

  为了减小误差,可以采取以下策略:

  使用高带宽的探头和示波器。

  减少噪声干扰,例如使用良好的接地和屏蔽措施。

  多次测量取平均值,以降低抖动和人为误差的影响。

  使用示波器的自动测量功能,减少人为误差。

  校准探头并进行补偿。

  仔细选择示波器的参数设置。

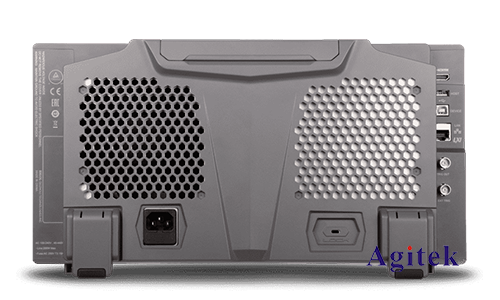

普源示波器的上升时间测量(图2)

  准确测量上升时间对于电子测量至关重要。本文详细阐述了使用普源示波器测量上升时间的完整流程,并分析了各种误差来源以及减小误差的策略。通过正确选择测量方法、合理设置示波器参数以及采取有效的误差减小策略,可以获得可靠且精确的上升时间测量结果,从而提高电子电路设计和测试的效率和精度。熟练掌握这些技巧,能够充分发挥普源示波器的性能,为电子工程领域的研究和应用提供有力支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
