回波损耗(Return Loss)是衡量射频/微波器件或系统匹配程度的重要指标,它表示入射功率与反射功率之比的对数,通常以分贝(dB)为单位表示。回波损耗越高,表示反射功率越小,匹配程度越好。精确测量回波损耗对于评估天线、滤波器、放大器等射频/微波器件的性能至关重要。是德科技的矢量网络分析仪凭借其高精度、宽频带和强大的功能,成为回波损耗测量的首选仪器。本文将详细介绍如何利用是德矢量网络分析仪进行回波损耗测量。
回波损耗的原理及定义
回波损耗的定义基于散射参数(S-参数)。对于一个二端口网络,其S参数矩阵表示为:
[S11 S12]
[S21 S22]
其中,S11代表输入端口的反射系数,即入射波与反射波的比值。回波损耗(RL)定义为:
RL=-20log₁₀(|S₁₁|)(dB)
|S₁₁|<1时,回波损耗为正值,表示有反射功率;|S₁₁|=0时,回波损耗为无穷大,表示完美匹配,无反射功率。

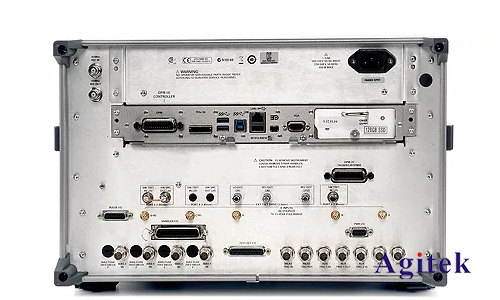

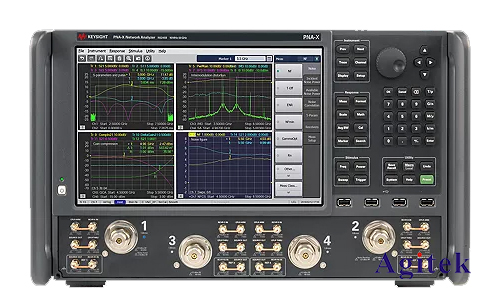

利用是德矢量网络分析仪测量回波损耗的方法
利用是德矢量网络分析仪进行回波损耗测量,需要进行以下步骤:
1.仪器连接:将待测器件连接到VNA的测试端口,确保连接良好,避免接触不良引起测量误差。连接方式通常为同轴连接线,选择合适的连接器类型和频段范围。
2.校准:VNA校准是获得精确测量结果的关键步骤。常见的校准方法包括SOLT(Short,Open,Load,Thru)、TRL(Through,Reflect,Line)、LMR(Line,Match,Reflect)等。选择合适的校准方法取决于待测器件的频率范围和阻抗特性。是德科技的VNA通常配备自动校准功能,简化了校准过程。
3.测量设置:在VNA软件中设置测量频率范围、扫描点数、功率电平等参数。根据待测器件的特性选择合适的功率电平,避免器件过载或损伤。需要选择合适的测量类型,通常选择S11参数测量。
4.数据采集和显示:启动VNA进行测量,软件会显示待测器件的S参数数据,包括S11参数。VNA通常可以以图形方式显示回波损耗曲线,方便用户直观地观察结果。
5.误差分析:虽然进行了校准,但测量结果仍然存在一定的误差。需要考虑系统误差、环境因素以及测量方法本身的局限性。是德科技的VNA通常提供误差分析工具,帮助用户评估测量结果的可靠性。
误差校正技术
为了提高测量的准确性,需要进行误差校正。常用的误差校正方法包括:
系统误差校正:通过校准消除VNA本身的系统误差,例如连接线、测试端口等的影响。
环境误差校正:考虑环境温度、湿度等因素对测量结果的影响。
非线性误差校正:对于高功率测量,需要考虑器件的非线性特性。
是德矢量网络分析仪回波损耗测量的应用案例
是德矢量网络分析仪的回波损耗测量广泛应用于以下领域:
天线设计与测试:评估天线的输入阻抗匹配,优化天线性能。
微波电路设计与测试:验证微波电路的匹配状态,分析电路性能。
射频器件特性分析:测量射频器件的回波损耗,评估器件质量。
生产测试:对批量生产的射频/微波器件进行快速回波损耗测试,确保产品质量。
利用是德矢量网络分析仪进行回波损耗测量是一种精确、高效的方法。通过合理的测量设置、校准和误差校正,可以获得可靠的测量结果,为射频/微波器件和系统的研发与生产提供重要依据。掌握本文介绍的原理和方法,能够有效地利用是德VNA进行回波损耗测试,并提高测试效率和准确性,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
