泰克MDO3022示波器的占空比测量

发布日期:2024-11-11 14:49:08         浏览数:

  占空比是脉冲信号的重要参数,它表示脉冲宽度与周期之比。精确测量占空比在电子电路设计、调试和故障诊断中至关重要。泰克MDO3022作为一款功能强大的混合域示波器,具备精确测量占空比的能力,其高采样率、高带宽和丰富的测量功能使其成为理想的选择。本文将详细介绍如何利用泰克MDO3022示波器进行占空比测量,并分析潜在的误差来源及解决方法。

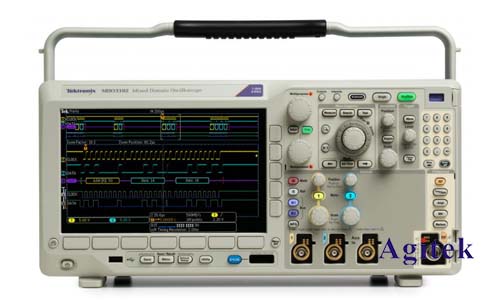

泰克MDO3022示波器的占空比测量(图1)

  一、测量方法

  泰克MDO3022示波器提供多种方法进行占空比测量,主要包括:

  1.自动测量功能:这是最便捷的方法。连接信号后,在示波器的测量菜单中选择“占空比”(Duty Cycle)即可直接读取测量结果。该方法简便快捷,适用于大部分应用场景。然而,对于复杂的波形或低信噪比信号,可能需要进行手动调整参数以提高测量精度。

  2.光标测量:利用示波器自带的光标功能,手动测量脉冲宽度和周期,然后计算占空比。这种方法可以对波形进行更细致的观察和分析,尤其适用于需要对特定部分的波形进行占空比测量的场合。需要精确地将光标放置在脉冲的起始和结束点,以减少误差。

  3.数学运算功能:泰克MDO3022示波器具有强大的数学运算功能,可以对波形进行各种数学运算,例如积分、微分、FFT等。通过编写相应的数学表达式,可以对复杂的波形进行占空比计算,这对于一些非标准的波形测量非常有用。

  二、参数设置及优化

  为了获得精确的占空比测量结果,需要合理设置示波器的参数:

  1.时间刻度:选择合适的水平时间刻度,确保波形显示清晰,并能准确测量脉冲宽度和周期。时间刻度过大或过小都会影响测量精度。

  2.垂直刻度:选择合适的垂直刻度,确保信号幅度不会超出示波器的量程,以免发生信号削波,影响测量结果。

  3.触发:正确的触发设置对于精确测量至关重要。需要选择合适的触发源、触发电平和触发模式,以确保波形稳定显示。不正确的触发设置可能导致测量结果不准确甚至无法测量。

  4.带宽限制:对于高频信号,需要考虑带宽限制的影响。过高的带宽可能会引入噪声,影响测量精度。可以选择合适的带宽限制,以平衡测量精度和噪声水平。

  三、误差分析

  占空比测量的误差主要来源于以下几个方面:

  1.示波器的精度:示波器本身存在一定的测量误差,这与示波器的精度等级有关。

  2.信号噪声:信号噪声会影响脉冲边缘的判断,从而导致占空比测量误差。

  3.探头的影响:探头会引入一定的衰减和相移,影响测量结果。选择合适的探头并进行校准可以减少误差。

  4.人为误差:手动测量时,人为误差不可避免。尽量避免主观判断,采用自动测量或光标精确定位可以减少人为误差。

  四、应用案例

  占空比测量广泛应用于各种电子设备和系统中,例如:

  1.脉冲电源设计:精确控制脉冲电源的占空比,以满足特定应用需求。

  2.电机控制:通过调整占空比控制电机的转速和转矩。

  3.通信系统:测量数字信号的占空比,判断通信系统的性能。

  4.音频处理:占空比参数可以被用于调制音频信号。

泰克MDO3022示波器的占空比测量(图2)

  泰克MDO3022示波器提供了多种方法进行精确的占空比测量。通过合理设置示波器参数,并充分理解潜在的误差来源,可以获得准确可靠的测量结果,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
