普源DS1102Z-E示波器的滚动模式

发布日期:2024-11-12 15:50:42         浏览数:

  普源DS1102Z-E是一款经济实惠且功能强大的双通道数字存储示波器,广泛应用于电子电路设计、调试和测试领域。其滚动模式(Roll Mode)功能是示波器的重要组成部分,能够持续地采集和显示波形数据,方便用户观察长时间内信号的变化趋势,尤其适用于捕捉周期性较长或不规律出现的信号事件。本文将详细介绍DS1102Z-E示波器滚动模式的各项参数设置。

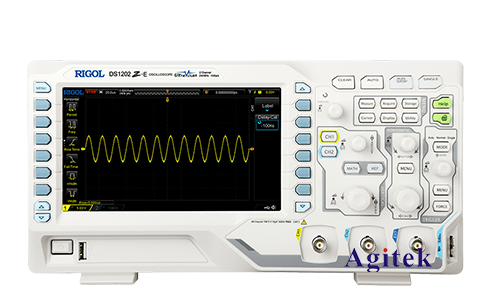

普源DS1102Z-E示波器的滚动模式(图1)

  滚动模式工作原理

  在滚动模式下,示波器并非像普通模式那样在屏幕上显示完整的波形,而是像卷轴一样,新采集到的数据不断地从屏幕右侧进入,旧数据则从左侧移出。这种方式可以持续观察信号的变化,尤其适合观察低频信号的长时间变化趋势,例如电池电压的缓慢下降,电机转速的缓慢波动等。与单次采集模式相比,滚动模式能够记录更长的信号时间段,为用户提供更全面的信号分析数据。其工作原理基于示波器的存储深度和采样率,通过不断地循环写入和读取数据来实现连续显示。

  滚动模式的设置与操作

  在普源DS1102Z-E示波器上启用滚动模式,通常需要在菜单中进行相应的设置。具体步骤可能因示波器固件版本略有差异,但大致流程如下:

  1.进入设置菜单:通常通过按下“MENU”或类似的按键进入示波器的设置菜单。

  2.选择“采集模式”或类似选项:找到与波形采集模式相关的菜单项。

  3.选择“滚动模式”:在采集模式选项中,选择“Roll Mode”或类似的选项。

  4.设置时间刻度:滚动模式下,时间刻度决定了屏幕上显示的信号时间长度。需要根据实际需求调整时间刻度,以确保能够清晰地观察到感兴趣的信号变化。

  5.设置触发:虽然滚动模式通常不需要触发,但某些情况下,设置合适的触发条件可以提高观测效率。例如,可以使用电平触发来确保波形始终从特定的电平开始显示。

  6.调整垂直刻度:如同普通模式一样,需要根据信号幅度调整垂直刻度,以确保信号波形能够完整地显示在屏幕上。

  滚动模式的应用场景

  DS1102Z-E示波器的滚动模式在许多应用场景中都非常实用:

  低频信号监测:监控电池电压、电机转速、温度传感器输出等低频信号的长期变化趋势。

  长时间信号记录:记录长时间的信号事件,例如网络通信数据包的传输过程,电源的稳定性测试等。

  故障诊断:观察长时间运行的电路中出现的间歇性故障,例如电源噪声、信号干扰等。

  信号稳定性测试:评估信号的稳定性和一致性,例如电源输出电压的稳定性,通信信号的信噪比等。

  常见故障及解决方法

  在使用DS1102Z-E示波器滚动模式时,可能会遇到一些问题:

  波形显示不完整或混乱:这可能是由于时间刻度设置不当或采样率过低导致的。尝试调整时间刻度和采样率,并检查触发设置。

  滚动速度过快或过慢:这可以通过调整时间刻度来控制。

  屏幕上无波形显示:检查探头连接是否正确,信号源是否正常,以及示波器本身是否出现故障。

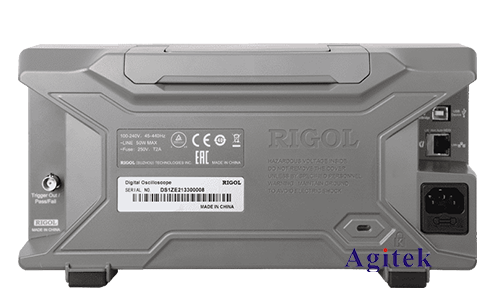

普源DS1102Z-E示波器的滚动模式(图2)

  普源DS1102Z-E示波器的滚动模式是其一项重要的功能,能够有效地帮助用户进行长时间信号的监测和分析。熟练掌握滚动模式的使用方法,能够显著提高工作效率和测试精度,
