泰克信号发生器的通道间隔离度

发布日期:2024-11-12 15:56:09         浏览数:

  在现代电子系统设计中,多通道信号发生器扮演着至关重要的角色。它们广泛应用于测试、测量、仿真和验证等环节。泰克公司作为信号发生器领域的领导者,其产品以卓越的性能和可靠性而著称。然而,对于多通道信号发生器而言,通道间隔离度是一个不容忽视的关键指标。它直接关系到信号的完整性、测量精度以及系统的整体性能。较低的通道间隔离度会导致通道间串扰,从而影响测试结果的准确性和可靠性。因此,深入理解泰克信号发生器通道间隔离度的特性及其影响因素至关重要。

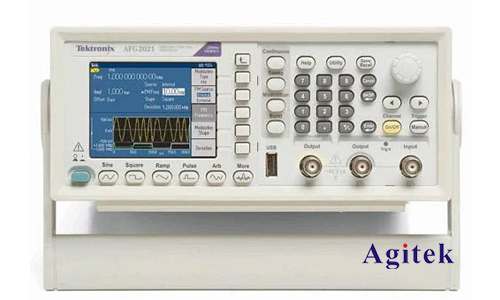

泰克信号发生器的通道间隔离度(图1)

  通道间隔离度的定义与测量:

  通道间隔离度,也称为通道间串扰,是指一个通道的输出信号对另一个通道的影响程度。它通常以分贝(dB)表示,数值越高表示隔离度越好,通道间串扰越小。理想情况下,通道间隔离度应无限大,这意味着一个通道的信号不会对其他通道产生任何影响。然而,在实际应用中,由于电路元件的寄生参数(如电容、电感等)以及信号传输线的耦合效应,通道间隔离度总是有限的。

  泰克信号发生器的通道间隔离度测量通常采用以下方法:

  1.直接测量法:在某一通道输出特定信号的同时,测量其他通道上的耦合信号。通过比较输出信号和耦合信号的幅度,计算通道间隔离度。这种方法简单直接,但需要精确的测量设备和严谨的测试环境。

  2.网络分析仪法:利用网络分析仪测量不同通道之间的传递函数,从而计算通道间隔离度。该方法能够更精确地测量不同频率下的隔离度特性,并提供更全面的性能评估。

  3.频谱分析仪法:通过频谱分析仪观测其他通道上的频谱,确定耦合信号的幅度,从而计算通道间隔离度。此方法适用于评估宽带信号的通道间隔离度。

  测量过程中需要控制环境电磁干扰(EMI),并采用合适的屏蔽措施,以确保测试结果的准确性。

  影响通道间隔离度的因素:

  泰克信号发生器的通道间隔离度受多种因素的影响,主要包括:

  1.电路设计:电路板布局、元器件选择和信号通路设计都会影响通道间隔离度。合理的电路设计,如采用隔离变压器、光隔离器等技术,能够有效提高隔离度。

  2.电源系统:电源的噪声和纹波可能会耦合到不同的通道,降低通道间隔离度。采用良好的电源滤波和隔离措施至关重要。

  3.信号频率:在不同频率下,通道间隔离度可能会有所不同。高频信号更容易产生耦合,导致隔离度下降。

  4.输出阻抗:通道的输出阻抗会影响信号的传输和耦合,进而影响通道间隔离度。

  5.环境因素:电磁干扰(EMI)和周围环境的噪声也会影响通道间隔离度。

  通道间隔离度对应用的影响:

  通道间隔离度对泰克信号发生器的应用有着显著的影响:

  1.测试精度:低的通道间隔离度会导致通道间串扰,从而影响测试结果的准确性。在高精度测量应用中,良好的通道间隔离度至关重要。

  2.信号完整性:串扰可能会导致信号失真和数据错误,降低信号完整性。在高速数字信号处理和通信系统中,良好的通道间隔离度是保证信号完整性的关键。

  3.EMI/EMC兼容性:低的通道间隔离度可能会导致电磁干扰(EMI),影响系统的电磁兼容性(EMC)。

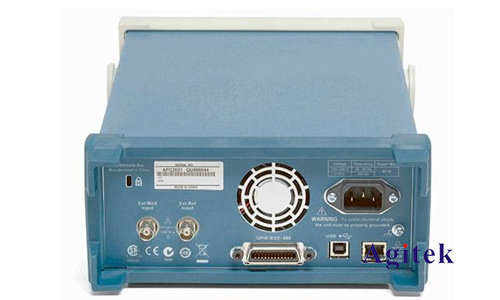

泰克信号发生器的通道间隔离度(图2)

  泰克信号发生器的通道间隔离度是衡量其性能的重要指标,直接影响着其在各种应用中的表现,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
