是德矢量网络分析仪的增益测量

发布日期:2024-11-14 15:06:15         浏览数:

  矢量网络分析仪(VNA)作为射频和微波领域的精密测量仪器,其在电路和系统设计中扮演着至关重要的角色。在众多测量参数中,增益测量是评估电路性能的关键指标之一,直接关系到系统的整体效率和稳定性。是德科技(Keysight Technologies)作为业界领先的测试测量设备厂商,其生产的矢量网络分析仪以其高精度、高可靠性和全面功能而闻名。本文将深入探讨是德矢量网络分析仪在增益测量方面的优势。

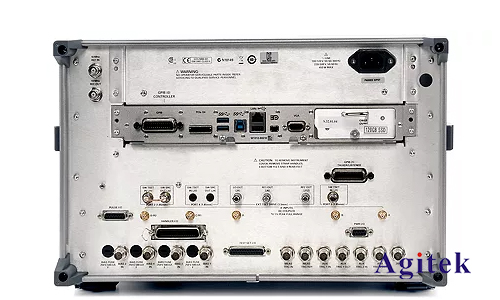

是德矢量网络分析仪的增益测量(图1)

  一、是德矢量网络分析仪的增益测量原理

  是德矢量网络分析仪的增益测量基于S参数的测量原理。通过发送已知功率的信号,并测量经过待测器件后的输出功率,结合S参数的定义,可以精确计算出器件在特定频率下的增益。是德的VNA通常采用多端口技术,能够同时测量多个端口之间的S参数,这对于复杂电路和系统的增益测量尤为重要。其核心技术在于其内部的接收机和信号处理算法,这些算法能够有效地消除系统误差,例如源匹配误差、负载匹配误差以及连接器误差等。高精度的校准是保证测量结果准确性的前提,是德VNA提供多种校准方法,例如SOLT(Short-Open-Load-Thru)、TRL(Through-Reflect-Line)等,以满足不同应用场景的需求。

  二、是德矢量网络分析仪在增益测量中的优势

  1.高精度与宽频带:是德矢量网络分析仪具有极高的测量精度和宽频带特性,能够覆盖从低频到毫米波的广泛频率范围,满足不同应用场景的需求。例如,是德的PNA系列VNA具有极低的噪声指标,能够精确测量低增益器件的增益,这对于高动态范围的应用至关重要。

  2.多功能性和灵活性:是德VNA通常集成多种测量功能,例如S参数测量、噪声系数测量、阻抗测量等,能够满足复杂的系统级测量需求。其灵活的软件平台允许用户自定义测量设置,并根据实际需求进行参数调整。

  3.强大的校准能力:是德VNA提供多种校准方法和校准标准件,能够有效地消除系统误差,提高测量精度。其强大的校准算法能够自动补偿各种系统误差,保证测量结果的准确性。

  4.先进的误差修正技术:是德VNA采用先进的误差修正技术,例如基于模型的误差修正,可以更精确地补偿各种系统误差,尤其是在高频段,这对于获得更准确的增益测量至关重要。

  5.数据处理和分析能力:是德VNA配备强大的数据处理和分析软件,能够对测量数据进行分析、处理和可视化,方便用户进行数据分析和报告生成。

  三、增益测量的实际应用和注意事项

  在实际应用中,准确测量器件的增益需要考虑诸多因素,例如:

  正确的校准:必须按照正确的程序进行校准,以消除系统误差的影响。

  良好的连接:确保测试接口良好连接,避免接触不良导致测量误差。

  环境因素:温度、湿度等环境因素会影响测量结果,应尽量控制环境因素的影响。

  待测器件的特性:不同的器件具有不同的特性,选择合适的测量方法和设置至关重要。

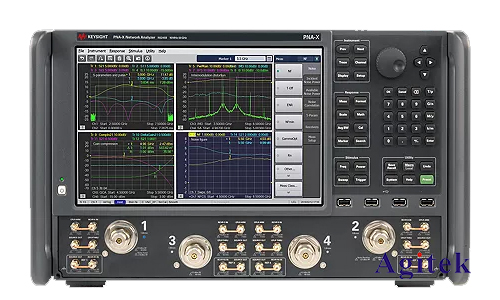

是德矢量网络分析仪的增益测量(图2)

  是德矢量网络分析仪凭借其高精度、宽频带、多功能性和强大的校准能力,成为增益测量的理想选择。通过正确地使用和操作,可以获得准确可靠的增益测量结果,为电路和系统的设计和优化提供重要的参考依据,如果您有更多疑问或需求可以关注西安安泰测试哦!非常荣幸为您排忧解难。
