泰克示波器测直流电压原理

　　泰克(Tektronix)示波器作为业界领先的测试测量仪器，广泛应用于电子工程、物理研究以及工业自动化等领域。其高精度、高带宽以及丰富的测量功能使其成为直流电压测量的理想工具。然而，仅仅掌握示波器的操作流程不足以保证测量的准确性。深入理解其测量直流电压的原理，才能有效避免误差，获得可靠的测量结果。本文将深入探讨泰克示波器测量直流电压的原理、方法以及需要注意的关键事项。

　　示波器的工作原理及直流耦合方式

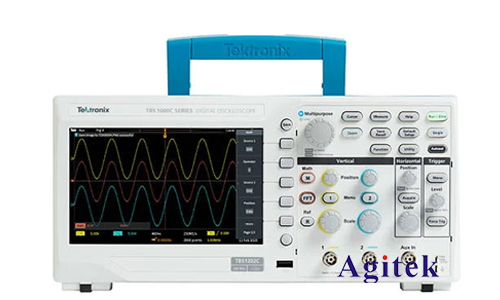

　　泰克示波器通过垂直偏转系统将输入电压信号转换为可视化的波形。其核心部件是垂直放大器和示波管（或数字显示屏）。在测量直流电压时，关键在于垂直放大器的直流耦合方式。

　　直流耦合是指示波器垂直放大器对输入信号的直流分量和交流分量均进行放大。这意味着输入信号的直流电平将直接反映在显示波形上的垂直位置。与之相对的是交流耦合，它只放大交流分量，而将直流分量滤除。因此，在测量直流电压时，必须选择直流耦合模式。泰克示波器通常通过面板上的按钮或菜单选项来选择耦合方式。选择正确的耦合方式是准确测量直流电压的首要步骤。

　　泰克示波器测量直流电压的方法

　　泰克示波器测量直流电压主要通过以下两种方法实现：

　　自动测量功能:大多数现代泰克示波器都具备自动测量功能。通过简单的按键操作，示波器即可自动识别并测量波形的直流分量，并显示其数值（通常以伏特为单位）。该功能简化了测量过程，提高了效率。但需要注意的是，自动测量功能的精度受波形质量和设置参数的影响。

　　手动测量功能(光标测量):对于更精细的测量或者需要进行更复杂的分析时，可以利用示波器的手动测量功能，即通过光标来测量波形的垂直位置。通过放置光标于波形的基线和波形顶点，可以精确计算出直流电压的数值。这种方法更灵活，但也需要操作者具备一定的经验和技能。

　　误差分析及消除

　　在使用泰克示波器测量直流电压时，可能存在多种误差源：

　　探头误差:探头本身的电容、电阻等参数会影响测量精度。选择合适的探头，并进行探头校准，能够有效减少探头误差。泰克示波器通常提供探头补偿功能，可以补偿探头的寄生参数，提高测量精度。

　　输入阻抗的影响:示波器的输入阻抗会与被测电路产生交互作用，从而影响测量结果。选择合适的输入阻抗，或者使用高输入阻抗的探头，可以减小这种影响。

　　噪声干扰:环境中的噪声干扰会叠加到被测信号上，影响测量精度。采用合适的滤波措施，例如使用低通滤波器，可以有效降低噪声干扰。

　　示波器本身的精度:示波器本身的精度限制也会影响测量结果。选择具有更高精度的示波器可以提高测量精度。

　　实际应用及注意事项

　　在实际应用中，需要根据具体情况选择合适的测量方法和参数设置。例如，对于高压直流电压的测量，需要选择合适的探头和量程，避免损坏示波器。对于低电平信号的测量，需要选择高输入阻抗的探头，并注意降低噪声干扰。

　　此外，还需要注意以下几点：

　　接地:良好的接地可以有效减少噪声干扰，提高测量精度。

　　探头连接:正确连接探头，并确保良好的接触。

　　量程选择:选择合适的量程，避免信号过载或欠载。

　　校准:定期对示波器和探头进行校准，以保证测量精度。

　　泰克示波器是进行直流电压测量的理想工具。本文详细介绍了其测量直流电压的原理、方法、误差分析以及实际应用注意事项。通过正确选择耦合方式、熟练掌握测量方法、并注意消除各种误差源，可以利用泰克示波器获得高精度、可靠的直流电压测量结果，从而满足各种应用需求。持续学习和实践是提高直流电压测量能力的关键，如果您有更多疑问或需求可以关注西安安泰测试哦！非常荣幸为您排忧解难。
