泰克示波器测二极管电流

　　在电子测试和测量的领域中，示波器是一个不可或缺的重要工具，尤其是在研究和开发电路时。作为一名电气工程师或电子爱好者，充分理解如何正确使用示波器进行二极管电流的测量，将直接影响到你的实验结果及最终电路的性能。下面，我们将深入探讨使用泰克示波器测量二极管电流的方法与技巧。

　　一、二极管的工作原理

　　在进入实际测量之前，我们首先需要了解二极管的工作原理。二极管是一种半导体器件，主要用于控制电流的流向。在其正向偏置的情况下，二极管允许电流流过，但在反向偏置状态下，它几乎不导电。当测量二极管电流时，我们实际上是在观察其在正向和反向工作状态下的行为。

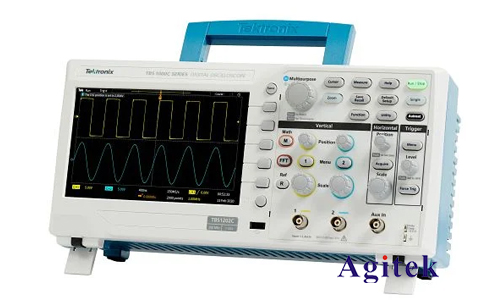

　　二、泰克示波器的基本介绍

　　泰克示波器因其卓越的性能和可靠性，在业界享有盛誉。它可以准确显示电压与时间之间的关系，使得用户能够详细分析各种波形。在测量二极管的电流时，示波器的高带宽和高采样率将极大提高测量精度。

　　三、测量二极管电流的步骤

　　1.准备工作：

　　-获取所需的仪器，包括泰克示波器、直流电源、适当的电阻和待测的二极管。

　　-确保示波器处于正常工作状态，探头已校准良好。

　　2.搭建电路：

　　-首先，将二极管与直流电源串联连接。需要选择适当的串联电阻，以限制电流并保护二极管。在此电流可控的设置中，能够避免损坏元件或导致测量错误。

　　3.连接示波器探头：

　　-使用示波器探头连接至二极管两端。注意探头的接地端应连接电路的公共地，以确保测量结果的准确性。

　　4.设置示波器：

　　-根据预计的电流大小和波形频率调节示波器的时间基准和电压范围。为了清晰看到波形变化，适当的调整时基和电压刻度是至关重要的。

　　5.开始测量：

　　-开启电源，同时观察示波器屏幕。你应该能够看到二极管两端的电压变化情况，从而进一步计算出电流。

　　6.分析结果：

　　-记录下不同电压下的电流值，并分析二极管的导通特性（例如，正向压降和反向电流）。

　　四、注意事项

　　在进行测量的过程中，需注意以下几点：

　　-量程选择：确保选择正确的示波器量程，以避免测量结果的饱和。

　　-探头设置：根据探头衰减比设置示波器的输入设置，以确保准确性。

　　-安全性：在搭建电路和连接仪器时，应始终注意电流和电压的安全范围，以保护自身和设备的安全。

　　正确地使用泰克示波器测量二极管电流，不仅能够帮助我们更好地理解电子元件的特性，也为后续的电路设计和优化奠定基础。通过掌握测量技巧，电子工程师及爱好者能够更准确地分析电路性能以及进行故障排除。
