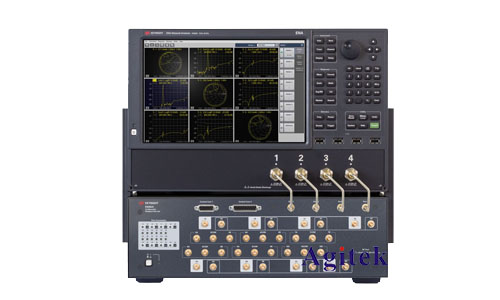

是德E5080B矢量网络分析仪的信号失真分析

　　在现代通信和电子系统中，信号完整性至关重要。任何信号失真都会导致系统性能下降，甚至完全失效。因此，对信号失真的精确测量和分析成为设计和测试环节的关键步骤。是德科技E5080B矢量网络分析仪凭借其卓越的性能和强大的软件功能，成为进行信号失真分析的理想工具。它能够精确测量各种类型的信号失真，例如谐波失真、互调失真、以及其他非线性失真，为工程师提供丰富的诊断信息，从而优化电路设计，提高系统可靠性。

　　E5080B矢量网络分析仪在信号失真分析中的测量原理

　　E5080B采用矢量调制技术，能够精确测量信号的幅度和相位信息。在信号失真分析中，它主要通过以下步骤进行测量：

　　激励信号的产生:E5080B内置信号发生器，可以产生不同频率、幅度和调制方式的激励信号。

　　待测器件的连接:待测器件（例如功率放大器、混频器等）与E5008B通过合适的连接器和电缆连接。

　　信号的接收和分析:E5080B接收待测器件输出的信号，并通过其内置的接收机和信号处理单元进行分析。

　　失真参数的计算:E5080B根据接收到的信号，计算各种失真参数，例如谐波失真（HD）、互调失真（IMD）、总谐波失真（THD）等。这些参数通常以dBc(分贝相对载波)或%(百分比)表示。

　　关键参数设置与测试方法

　　为了获得准确的信号失真测量结果，需要合理设置E5080B的各种参数，包括：

　　激励信号频率和功率:选择合适的激励信号频率和功率，以覆盖待测器件的工作频段和动态范围。

　　扫描方式:选择合适的扫描方式，例如单点测量或扫频测量。

　　测量带宽:选择合适的测量带宽，以避免噪声的影响。

　　平均次数:多次平均测量结果，以提高测量精度。

　　窗口函数:选择合适的窗口函数，以减少谱泄漏。

　　不同类型的失真测试需要不同的设置和方法。例如，谐波失真测试主要关注激励信号谐波分量的幅度，而互调失真测试则关注两个或多个激励信号的互调产物。E5080B提供了丰富的测试选项和预设配置，方便用户进行不同类型的失真测试。

　　数据处理与分析

　　E5080B的软件提供了强大的数据处理和分析功能，用户可以根据需要进行数据处理和分析，包括：

　　数据显示:E5080B可以将测量结果以图表或表格的形式显示，方便用户直观地观察信号失真情况。

　　数据导出:用户可以将测量数据导出到计算机，以便进行更深入的分析和处理。

　　报告生成:E5080B可以自动生成测试报告，方便用户记录和共享测试结果。

　　利用这些数据分析工具，工程师可以识别出电路中导致信号失真的主要原因，并采取相应的措施进行改进。

　　应用案例分析

　　E5080B广泛应用于各种射频和微波电路的信号失真分析，例如：

　　功率放大器测试:评估功率放大器的线性度和输出功率，确定其在不同工作条件下的失真性能。

　　混频器测试:评估混频器的转换损耗和互调失真，确保其能够在目标频率范围内正常工作。

　　滤波器测试:评估滤波器的带内插入损耗和带外抑制能力，确保其能够有效地滤除干扰信号。

　　是德E5080B矢量网络分析仪是进行信号失真分析的强大工具，其高精度、多功能性和强大的软件功能为工程师提供全面的解决方案。通过合理设置参数、选择合适的测试方法以及进行深入的数据分析，可以有效评估各种射频和微波电路的信号失真性能，从而优化电路设计，提高系统性能和可靠性。
