  泰克AFG31151是一款高性能的任意波形发生器,其强大的功能和灵活的设置使其广泛应用于各种电子测试和测量领域。其中,猝发模式(Burst Mode)是AFG31151的重要功能之一,能够产生周期性的波形序列,在测试电路的瞬态响应、模拟特定工作场景以及进行信号分析等方面具有重要作用。本文将对AFG31151的猝发模式进行详细的阐述,并结合实际案例进行分析。

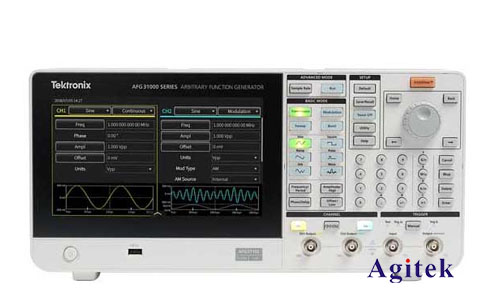

泰克AFG31151任意波函数发生器的猝发模式(图1)

  猝发模式工作原理

  AFG31151的猝发模式允许用户设定输出波形的重复次数(Burst Count)和每个猝发周期之间的间隔时间(Burst Period)。在猝发模式下,仪器并非连续输出波形,而是按照预设的Burst Count产生指定次数的波形,然后停止输出一段时间(Burst Period),之后再重复这个过程。这种周期性的输出模式非常适用于测试电路在特定激励下的反应,例如测试电路的瞬态响应、模拟实际工作环境中的周期性信号,以及进行信号的周期性采样和分析。

  不同于连续输出模式,猝发模式能有效地节约能源,降低设备的发热量,并减少对被测设备的持续高强度激励,从而延长设备使用寿命并保护被测件。

  关键参数设置详解

  AFG31151猝发模式下的关键参数包括:

  Burst Count:决定每个猝发周期内输出波形的重复次数。设置范围取决于具体的波形类型和仪器配置,通常可设置为1到无限大(连续输出)。设置值为1表示只输出一个波形周期。

  Burst Period:决定每个猝发周期之间的间隔时间,单位通常为秒。该参数决定了输出波形的重复频率。较短的Burst Period意味着更高的重复频率。

  Trigger Mode:触发模式决定猝发模式的启动方式。常见的触发模式包括内部触发(Internal)、外部触发(External)以及手动触发(Manual)。内部触发模式下,猝发周期由仪器内部定时器控制;外部触发模式下,猝发周期由外部触发信号控制;手动触发模式下,需要手动启动每个猝发周期。

  Trigger Source:选择触发源,例如内部时钟或外部触发信号。

  Output Enable:控制输出波形的开关状态。

  应用场景与案例分析

  AFG31151的猝发模式在诸多领域都有广泛的应用:

  瞬态响应测试:通过设置合适的Burst Count和Burst Period,可以对电路的瞬态响应进行精确的测量和分析。例如,可以设置一个短的Burst Count来模拟一个短暂的脉冲信号,观察电路的响应。

  模拟实际工作环境:许多电子系统都会受到周期性信号的驱动。AFG31151的猝发模式可以模拟这些周期性信号,帮助工程师测试系统在实际工作环境下的性能。例如,模拟汽车点火系统的周期性脉冲信号。

  信号分析:通过设置Burst Count为较大的数值,并配合适当的Burst Period,可以产生一系列重复的信号,用于信号分析和处理。

  实际应用中的注意事项

  参数设置的精确性:参数的精确设置对测试结果至关重要,需仔细校准和验证。

  触发信号的同步:在使用外部触发模式时,需要确保触发信号与仪器的触发设置同步。

  负载的影响:被测设备的负载特性会影响输出波形的形状和幅度,需要考虑负载的影响。

  输出阻抗匹配:为了获得**的信号质量,需要匹配输出阻抗。

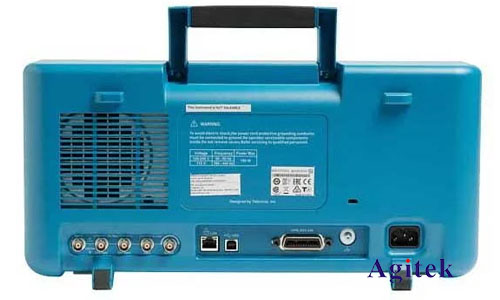

泰克AFG31151任意波函数发生器的猝发模式(图2)

  泰克AFG31151任意波形发生器的猝发模式是一个功能强大且灵活的工具,可以用于各种测试和测量应用。通过合理地设置相关参数,可以精确控制输出波形的特性,从而获得可靠的测试结果。
