是德矢量网络分析仪的输出阻抗测量

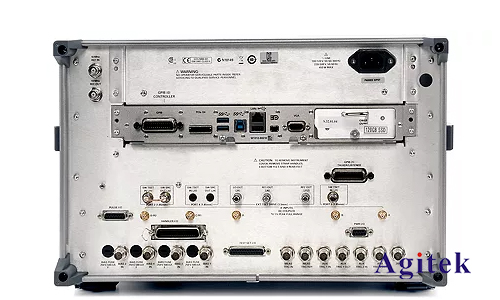

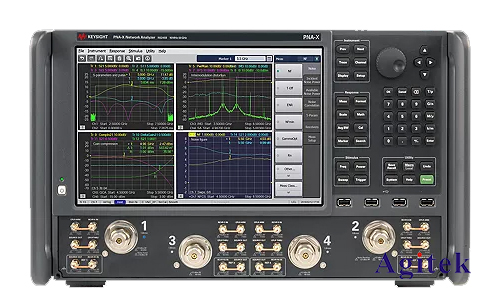

　　是德矢量网络分析仪作为高频特性测试的黄金标准，广泛应用于射频、微波及毫米波电路的设计和测试中。其中，精确测量电路或器件的输出阻抗是众多应用的关键环节，直接影响着系统匹配、稳定性以及整体性能。然而，由于测试过程中存在多种误差来源，如何有效地利用VNA进行高精度输出阻抗测量，并确保结果的可靠性，成为工程师们关注的焦点。本文将详细阐述利用是德矢量网络分析仪进行输出阻抗测量的完整流程，并对可能出现的误差进行深入分析。

　　一、测量原理与方法

　　输出阻抗的测量通常基于S参数(Scattering parameters)的测量结果。矢量网络分析仪通过测量入射波和反射波的幅度和相位，从而获得S参数。对于二端口网络，其输出阻抗Zout可以由S参数计算得到。最常用的公式如下：

　　Zout=Z0(S22+(S12S21)/(1-S11))/(1-S22)

　　其中：

　　Zout：输出阻抗

　　Z0：系统参考阻抗（通常为50Ω）

　　S11：输入反射系数

　　S22：输出反射系数

　　S11：反向传输系数

　　S21：正向传输系数

　　需要注意的是，上述公式只适用于线性、双端口网络。对于多端口网络或非线性器件，需要采用更复杂的模型和方法进行分析。

　　二、校准的重要性

　　为了获得准确的S参数测量结果，必须进行严格的校准。是德科技矢量网络分析仪提供了多种校准方法，例如SOLT(Short,Open,Load,Through)、TRL(Through,Reflect,Line)、LRL(Line,Reflect,Line)等。选择合适的校准方法取决于被测器件的特性和测试频率范围。

　　SOLT校准:这是最常用的校准方法，它利用开路、短路、负载和通路的标准件进行校准，能够有效补偿测试系统的误差，例如测试线缆的损耗和反射。

　　TRL校准:TRL校准不需要使用开路和短路标准件，这对于某些高频应用中难以实现完美开路和短路的情况非常有用。

　　LRL校准:LRL校准在TRL校准的基础上进一步提高了精度，特别适合于高精度测试要求。

　　正确的校准对于精确测量输出阻抗至关重要。校准的精确度直接影响到最终测量的精度。应根据实际情况选择合适的校准方法，并定期进行校准以确保测量的准确性。

　　三、误差来源与减小误差的策略

　　在利用VNA测量输出阻抗时，存在多种误差来源，主要包括：

　　系统误差:由测试设备本身的非理想特性引起的误差，例如测试线缆的损耗、连接器的反射等。通过精确的校准可以有效减小系统误差。

　　环境误差:由温度、湿度等环境因素引起的误差。应尽量控制测试环境的稳定性，以减小环境误差。

　　测量误差:由测量过程中的操作误差引起的误差，例如连接不良、读数错误等。应严格按照操作规程进行操作，以减小测量误差。

　　被测器件误差:被测器件本身的特性也可能引入误差，例如器件的温度漂移等。在进行测量之前，应确保被测器件处于稳定的状态。

　　为了减小误差，需要采取以下策略：

　　选择合适的校准方法和标准件。

　　控制测试环境的温度和湿度。

　　确保测试线缆的良好连接。

　　避免人为操作误差。

　　多次测量取平均值以减小随机误差。

　　四、实际应用案例与分析

　　例如，在测量功率放大器的输出阻抗时，可以采用SOLT校准方法，并使用精确的标准件。测量完成后，根据测量结果和设计目标，可以对放大器进行匹配设计，以提高其效率和功率输出。在高频电路的调试阶段，通过多次测量输出阻抗，可以实时监控电路的匹配状态，并及时调整电路参数，确保电路达到预期的性能指标。

　　利用是德矢量网络分析仪精确测量输出阻阻抗是高频电路设计和测试中一项重要的技术。通过选择合适的测量方法、进行精确的校准，并采取有效的误差减小策略，可以获得高精度的测量结果，从而为电路设计和调试提供可靠的数据支持。熟练掌握VNA的应用技巧，并深入理解误差分析，是工程师们提升测试水平和确保产品质量的关键，如果您有更多疑问或需求可以关注西安安泰测试哦！非常荣幸为您排忧解难。
