是德33509B任意波形发生器产生方波
是德33509B任意波形发生器是一款功能强大的测试测量仪器,其能够产生各种类型的波形,包括正弦波、三角波、锯齿波以及方波等。然而,要生成一个精确的方波,需要对仪器的参数进行精细的设置和调整。本文将介绍如何利用33509B高效地生成符合要求的方波信号。
一、仪器连接和软件设置:

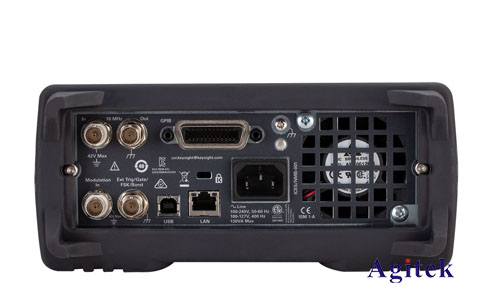

首先,需要将33509B任意波形发生器通过相应的连接线连接到计算机或其他测试设备。然后,安装并运行是德提供的仪器控制软件(例如,Keysight IO Libraries Suite),该软件提供了直观的界面来控制仪器的各种参数。连接成功后,软件会自动识别并显示33509B的型号和当前状态。
二、方波参数设置:
在软件界面中,选择“波形”选项卡,并选择“方波”作为输出波形类型。接下来,需要设置一系列关键参数:
频率(Frequency):这是方波信号最重要的参数之一,单位通常为Hz。根据实验需求,设定合适的频率值。需要注意的是,33509B的频率范围有限,用户需确保设置的频率在仪器的额定范围内。过高的频率可能导致输出波形失真。
幅度(Amplitude):表示方波信号的峰值电压或电流。需要根据负载和测量系统的要求选择合适的幅度值。过大的幅度可能会损坏设备,过小的幅度则可能导致信号淹没在噪声中。通常需要考虑输出电压的偏移量(Offset)。
占空比(Duty Cycle):表示方波高电平持续时间占整个周期时间的百分比。理想的方波占空比为50%,但根据实际应用,可以调整为其他值。例如,产生PWM信号时,需要精确控制占空比。
上升时间(Rise Time)和下降时间(Fall Time):分别表示方波信号从低电平到高电平以及从高电平到低电平的转换时间。理想方波的上升时间和下降时间应无限小,但在实际应用中,由于仪器自身的带宽限制和输出阻抗等因素,上升时间和下降时间通常会存在一定的数值。这些参数会影响方波的陡峭程度和频谱特性。用户可以通过调整仪器内部的滤波器等设置来优化上升时间和下降时间。
输出阻抗(Output Impedance):33509B可以设置不同的输出阻抗,以匹配不同的负载。选择合适的输出阻抗能够最大限度地减少信号反射和失真,保证信号传输的完整性。
三、误差分析与补偿:
即使经过精细的设置,33509B生成的方波也可能存在一定的误差。这些误差可能源于以下几个方面:
仪器自身的不确定度:每个仪器都存在一定的测量误差,这会影响方波参数的精确度。
环境因素:温度变化、电磁干扰等环境因素也可能导致方波参数的漂移。
负载特性:不同的负载会对方波信号产生不同的影响。
为了减少误差,可以采取以下措施:
校准仪器:定期对33509B进行校准,确保其测量精度。
控制环境:尽量在稳定的环境下进行测量,避免环境因素的影响。
匹配负载:选择合适的负载,以减少信号反射和失真。
使用误差补偿技术:一些高级的测量技术可以对误差进行补偿,提高测量精度。
四、实际应用举例:
是德33509B生成的精确方波在许多领域都有广泛的应用,例如:
数字电路测试:用于测试数字电路的逻辑功能和时序特性。
PWM控制:通过调整方波的占空比来控制电机、LED等设备。
信号调制:作为载波信号进行调制,用于无线通信等应用。
通过合理的设置和操作,是德33509B任意波形发生器能够生成高精度、稳定可靠的方波信号。本文详细阐述了方波生成的关键参数和误差分析,为用户提供了一套完整的技术指导,有助于用户更好地掌握该仪器的使用方法,并将其应用于各种测试和测量场景。熟练掌握这些技巧,能够显著提高实验效率和结果的准确性,如果您有更多疑问或需求可以关注西安安泰测试哦!非常荣幸为您排忧解难。
