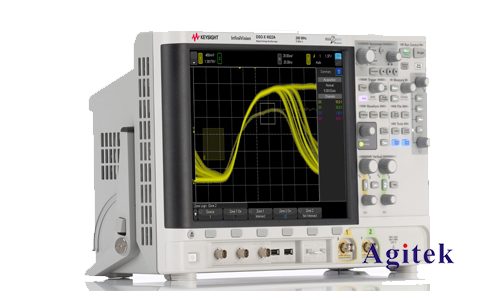

是德DSOX4022A示波器在汽车电子调试技巧
汽车电子系统日益复杂,对调试设备的要求也越来越高。是德DSOX4022A示波器凭借其优异的性能和丰富的功能,成为汽车电子工程师手中不可或缺的利器。它不仅能够满足基本的信号测量需求,更能深入挖掘潜在问题,帮助工程师快速高效地完成调试工作。本文将结合实际案例,深入探讨DSOX4022A示波器在汽车电子调试中的应用技巧。
一、基础测量与设置:高效利用示波器的基本功能
在进行汽车电子调试之前,熟练掌握DSOX4022A示波器的基本操作至关重要。首先,正确连接探头至被测电路是保证测量准确性的前提。不同类型的探头适用于不同的信号类型和幅度,选择合适的探头能够避免测量误差。例如,对于高速信号,应使用高带宽的差分探头,以减少噪声干扰并获得更精确的测量结果。其次,合理设置示波器的垂直刻度、水平刻度和触发方式,能够清晰地观察到被测信号的波形特征。不同的触发方式适用于不同的场景,例如,边沿触发适用于观察周期性信号,而脉冲触发则适用于观察单次事件。熟练运用自动设置功能可以快速获取信号的初步信息,为后续的深入分析奠定基础。
二、信号完整性分析:确保信号的可靠传输
汽车电子系统中,信号完整性至关重要。任何信号完整性问题都可能导致系统故障或性能下降。DSOX4022A示波器能够对信号完整性进行深入分析,例如:
上升沿/下降沿时间测量:通过精确测量信号的上升沿和下降沿时间,可以判断信号的传输速度和质量。过慢的上升沿/下降沿时间可能表明存在信号衰减或反射。
过冲和下冲分析:过冲和下冲是信号完整性问题的常见表现,它们会影响电路的稳定性和可靠性。DSOX4022A示波器可以准确测量过冲和下冲的幅度,帮助工程师找出问题根源。
眼图分析:对于高速串行数据传输,眼图分析是评估信号质量的重要手段。DSOX4022A示波器可以生成眼图,帮助工程师直观地观察信号的噪声和畸变情况。眼图的开放度直接反映了信号的抗噪能力。
三、噪声分析与故障诊断:精准定位问题根源
在复杂的汽车电子系统中,噪声干扰是不可避免的。DSOX4022A示波器配备了多种噪声分析功能,能够帮助工程师快速定位和解决噪声问题:
频谱分析:通过进行FFT变换,将时域信号转换成频域信号,可以分析信号中不同频率成分的幅度,从而识别噪声的来源和特性。
数学运算功能:利用示波器的数学运算功能,可以对多个信号进行加减乘除等运算,例如,对两个信号进行相减,可以消除共同的噪声成分,突出感兴趣的信号。
波形比较功能:将当前波形与参考波形进行比较,可以快速识别波形差异,从而判断是否存在故障。
四、汽车总线协议分析:解码CAN总线、LIN总线等
DSOX4022A示波器可以通过选配软件来支持汽车总线协议的解码,例如CAN总线、LIN总线等。这使得工程师能够直接观察总线上的数据帧,方便快速定位总线通信故障。理解总线协议的时序,以及利用示波器提供的协议解码功能,可以极大程度地缩短调试时间。
五、实际案例分析:
例如,在调试汽车动力总成控制系统时,工程师可能需要测量发动机控制单元(ECU)输出的点火信号。利用DSOX4022A示波器,可以精确测量点火信号的电压、脉宽和上升/下降沿时间,并分析是否存在噪声干扰或信号畸变。通过与规范值进行比较,可以快速判断点火系统是否存在故障。
是德DSOX4022A示波器为汽车电子调试提供了强大的工具。熟练掌握其功能和技巧,可以显著提高调试效率,降低开发成本,并确保汽车电子系统的可靠性和稳定性,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
