泰克信号发生器的交调失真处理

发布日期:2024-12-18 16:47:50         浏览数:

  近年来,随着通信技术和电子设备的飞速发展,对信号发生器性能的要求也越来越高。泰克信号发生器作为业界领先的精密测试仪器,其输出信号的质量直接影响到测试结果的准确性和可靠性。而交调失真(Intermodulation Distortion,IMD)作为一种重要的非线性失真,严重制约着信号发生器的性能,甚至会导致测试结果的失效。因此,深入了解泰克信号发生器的交调失真特性,并掌握有效的处理方法至关重要。

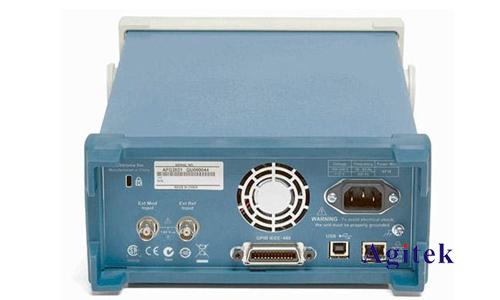

泰克信号发生器的交调失真处理(图1)

  一、交调失真的产生机制

  交调失真是指当多个不同频率的信号同时作用于非线性器件时,在输出端除了原始信号外,还会产生一系列新的频率分量,这些新频率分量是原始信号频率的组合,例如2f1-f2,2f2-f1,3f1-2f2等等,其中f1和f2代表输入信号频率。这些新的频率分量即为交调产物,它们的存在会干扰有用信号,降低信号质量。在泰克信号发生器中,交调失真的产生主要源于器件内部的非线性效应,例如放大器的非线性特性、混合器的非线性特性以及其他元器件的非线性行为。这些非线性效应会导致信号的幅度和相位发生畸变,从而产生交调失真。除了IMD,谐波失真(Harmonic Distortion,HD)也同样会影响信号质量。谐波失真指的是信号中出现整数倍于输入频率的频率分量。在许多情况下,IMD和HD常常同时出现,需要综合考虑。

  二、交调失真的测试方法

  精确测量泰克信号发生器的交调失真,需要借助专业的测试仪器和方法。常用的测试方法包括:

  双音测试法:这是最常用的交调失真测试方法,通过输入两个不同频率的正弦波信号,测量输出信号中交调产物的幅度,从而计算出交调失真度。该方法简单易行,结果直观。

  多音测试法:当需要评估信号发生器在更复杂信号环境下的交调失真性能时,可以使用多音测试法。该方法可以模拟更接近实际应用场景的信号,从而得到更全面的交调失真特性评估。

  矢量信号分析仪测试:矢量信号分析仪能够同时测量信号的幅度和相位信息,可以更精确地分析交调产物的特性,并提供更丰富的分析结果。

  三、交调失真的抑制方法

  降低泰克信号发生器的交调失真,需要采取多方面的措施:

  器件选型:选择具有更低非线性特性的器件,例如低失真放大器、高线性度混合器等。这是从源头上降低交调失真的最有效方法。

  电路设计优化:合理的设计电路拓扑结构,例如采用负反馈技术、线性化技术等,可以有效地抑制非线性效应,从而降低交调失真。

  信号处理技术:利用数字信号处理技术,例如预失真技术、线性化算法等,可以对输出信号进行补偿,降低交调失真。

  工作点优化:选择合适的器件工作点,可以降低器件的非线性效应,从而降低交调失真。

  温度控制:温度变化会影响器件的特性,从而影响交调失真。通过控制工作温度,可以提高信号发生器的稳定性和降低交调失真。

  四、实际应用案例分析

  在实际应用中,根据不同的应用场景和要求,需要选择合适的测试方法和抑制策略。例如,在高精度测试中,需要采用更严格的测试标准和更有效的抑制方法,以确保测试结果的准确性。而在一些对成本敏感的应用中,则需要权衡成本和性能,选择性价比更高的方案。

泰克信号发生器的交调失真处理(图2)

  泰克信号发生器的交调失真是一个复杂的问题,涉及到器件特性、电路设计、信号处理等多个方面。本文系统地阐述了交调失真的产生机制、测试方法和抑制策略,旨在为工程师们提供一个全面而深入的参考。在实际应用中,需要根据具体的应用场景和要求,选择合适的测试方法和抑制策略,以确保泰克信号发生器能够满足测试要求,从而保证测试结果的准确性和可靠性,并为信号完整性提供保障,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
