是德MSOX4022A示波器的信号采集与处理

发布日期:2024-12-23 16:59:12         浏览数:

  是德(Keysight)MSOX4022A是一款功能强大的混合信号示波器(MSO),其集成了数字和模拟信号采集与处理能力,广泛应用于电子设计、测试和故障诊断等领域。本文将深入探讨MSOX4022A的信号采集与处理技术,帮助用户更好地理解和应用这款高端测试仪器。

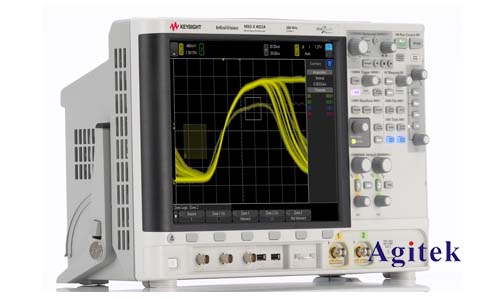

是德MSOX4022A示波器的信号采集与处理(图1)

  一、硬件连接与设置:

  在进行信号采集之前,首先需要正确连接被测设备和MSOX4022A。这包括选择合适的探头,根据信号类型和幅度选择合适的衰减系数,并确保探头与被测点良好接触。对于高频信号,应注意探头的带宽和阻抗匹配,避免信号反射和失真。MSOX4022A配备了多种类型的探头接口,用户可以根据需要选择合适的探头。连接完成后,需要在示波器上进行通道设置,包括选择通道、设置垂直比例(电压刻度)、水平比例(时间刻度)以及耦合方式(直流、交流或地)。正确的硬件连接和设置是保证信号采集准确性的基础。

  二、信号采集模式:

  MSOX4022A支持多种信号采集模式,例如:

  单次采集(Single):每次触发后只采集一次信号,适用于观察单次事件。

  自动采集(Auto):连续采集信号,适用于观察重复性事件。

  平均采集(Average):多次采集信号并进行平均,可以降低噪声的影响,提高信噪比。

  峰值检测(Peak Detect):采集信号的峰值,适用于观察快速变化的信号。

  数字采集:MSOX4022A的混合信号特性使其能够同时采集模拟信号和数字信号,数字通道的设置与模拟通道类似,但需要选择相应的逻辑电平。

  选择合适的采集模式取决于被测信号的特性和测试目的。需要根据实际情况选择合适的采样率和记录长度,以确保能够捕捉到信号的全部细节。采样率过低可能会导致信号失真,而记录长度过短则可能无法完整记录信号波形。

  三、信号处理功能:

  MSOX4022A内置了丰富的信号处理功能,例如:

  数学运算:示波器可以对采集到的信号进行数学运算,例如加法、减法、乘法、除法等,以及傅里叶变换(FFT)。这对于信号分析和比较至关重要。

  测量功能:MSOX4022A提供了多种测量功能,例如幅值、周期、频率、上升时间、下降时间、脉冲宽度等,可以直接读取信号的关键参数。

  触发功能:触发功能是精确采集信号的关键。MSOX4022A支持多种触发模式,例如边缘触发、脉冲宽度触发、视频触发等,可以根据被测信号的特性选择合适的触发模式。

  高级分析功能:MSOX4022A还提供了一些高级分析功能,例如频谱分析、眼图分析、协议解码等,可以对信号进行更深入的分析。

  熟练掌握这些信号处理功能,可以有效地分析信号特征,识别潜在问题,提高测试效率。

  四、故障诊断与排除:

  在实际应用中,可能会遇到一些问题,例如信号失真、噪声干扰等。通过仔细检查硬件连接、信号源、探头以及示波器设置,可以有效地排除这些故障。利用示波器的多种测量和分析功能,可以定位故障的根源,并进行相应的调整。例如,通过观察信号的频谱,可以识别出噪声的来源和频率;通过眼图分析,可以评估数字信号的质量。

  五、软件应用与数据导出:

  是德提供相应的软件来控制MSOX4022A并进行更深入的数据分析。这些软件通常提供更强大的测量和分析工具,以及数据导出功能,可以将采集到的数据导出到计算机中进行进一步处理和分析。熟练使用这些软件可以最大程度地发挥MSOX4022A的性能。

是德MSOX4022A示波器的信号采集与处理(图2)

  是德MSOX4022A示波器凭借其强大的信号采集和处理能力,在电子测试和测量领域发挥着重要的作用。本文对MSOX4022A的信号采集与处理流程进行了详细的阐述,并对一些关键技术进行了深入的探讨,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
