是德34460A万用表电容测量精度

发布日期:2024-12-24 16:41:13         浏览数:

  近年来,随着电子器件小型化和高集成度的发展,对电子元器件参数测量的精度要求越来越高。作为一款高精度数字万用表,是德34460A在电容测量方面具有显著优势,但其测量精度并非一成不变,而是受到多种因素的影响。本文将深入探讨34460A的电容测量精度。

是德34460A万用表电容测量精度(图1)

  一、34460A电容测量原理及参数

  34460A采用的是基于电桥原理的电容测量方法。其核心是通过精确测量电容的充放电时间或电容两端的电压变化来计算电容值。与传统万用表相比,34460A具备更高的测量速度和分辨率,这使其能够在更短的时间内获得更精确的测量结果。其规格书中会列出不同电容量程下的测量精度,一般以百分比的形式表示,例如±0.05%+1个数字。这个精度指标包含了系统误差和随机误差两部分。系统误差与仪器的校准、环境温度等因素有关,而随机误差则与测量过程中的噪声等因素有关。

  需要注意的是,34460A的精度指标通常是在理想测试条件下获得的。实际应用中,由于测试环境、被测电容特性以及操作方式等因素的影响,测量结果可能会与规格书标称精度存在偏差。

  二、影响34460A电容测量精度的因素

  影响34460A电容测量精度的因素众多,主要包括:

  被测电容的特性:不同的电容类型(例如陶瓷电容、电解电容、薄膜电容等),其等效串联电阻(ESR)和等效串联电感(ESL)差异很大。ESR和ESL会引入额外的测量误差,尤其是在测量高频特性电容时,这种影响更为显著。电容的温度特性也会影响测量精度,温度变化会导致电容值发生漂移。

  测试引线和夹具:测试引线和夹具的电容和电阻也会影响测量结果。为了减少这种影响,应尽量使用低电容、低电阻的测试引线和夹具,并确保良好的接触。

  环境因素:温度、湿度、电磁干扰等环境因素都会影响测量精度。为了获得**测量结果,应在温度稳定、湿度适中、电磁干扰较小的环境下进行测量。

  仪器校准:34460A万用表需要定期校准以确保其测量精度。校准周期取决于使用频率和精度要求。未经校准的仪器会产生较大的系统误差,降低测量精度。

  测量方法:正确的测量方法对于获得精确的测量结果至关重要。例如,选择合适的量程、避免接触不良、正确连接测试引线等,都能有效提高测量精度。

  三、提高34460A电容测量精度的措施

  为了获得**的测量精度,可以采取以下措施:

  选择合适的量程:选择与被测电容值最接近的量程,可以减少测量误差。

  使用低电容低电阻的测试引线:减少引线对测量结果的影响。

  确保良好的接触:避免接触不良导致的测量误差。

  控制环境因素:在温度稳定、湿度适中、电磁干扰较小的环境下进行测量。

  定期校准仪器:定期校准仪器可以确保其测量精度。

  采用四端测量法:对于高精度测量,可以采用四端测量法来减少引线电阻的影响。

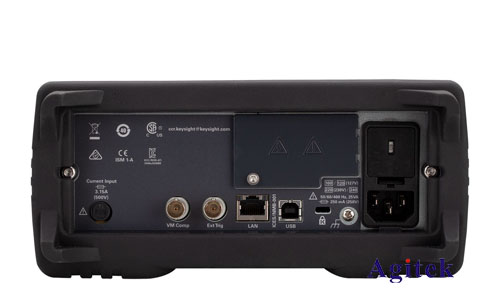

是德34460A万用表电容测量精度(图2)

  是德34460A万用表在电容测量方面具有较高的精度,但实际测量精度受多种因素影响。通过理解这些影响因素并采取相应的措施,可以有效提高测量精度,确保测试结果的可靠性。在实际应用中,需要根据具体情况选择合适的测量方法和测试条件,并结合实际经验,才能获得最准确的电容测量结果。同时,定期进行仪器校准是保证测量精度的重要环节,切不可忽视,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
