泰克信号发生器的高分辨率波形生成

发布日期：2024-12-27 11:24:38 浏览数：

　　近年来，随着电子技术和通信技术的飞速发展，对信号源的精度和分辨率要求越来越高。在复杂的测试和测量场景中，高保真度的信号刺激至关重要，这直接影响着测试结果的准确性和可靠性。而泰克(Tektronix)作为业界领先的测试测量设备厂商，其信号发生器，特别是其任意波形发生器(AWG)，凭借其卓越的高分辨率波形生成技术，在众多应用领域中占据着主导地位。本文将深入探讨泰克信号发生器的高分辨率波形生成技术，并分析其背后的原理和优势。

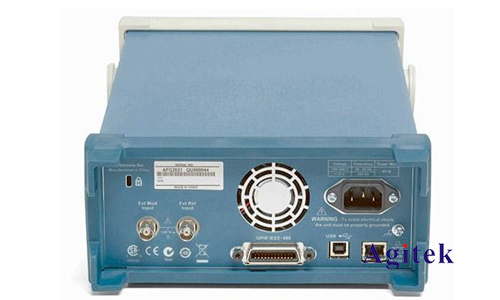

泰克信号发生器的高分辨率波形生成(图1)

　　一、高分辨率波形生成的原理

　　泰克信号发生器的高分辨率波形生成，并非简单的DAC（数字-模拟转换器）分辨率提升，而是多项技术的综合运用。其核心在于：

　　1.高位数DAC:更高的DAC位数直接决定了波形生成的精度。泰克信号发生器采用高位数DAC，例如14位甚至更高的位数，能够将模拟信号的幅度细化到更高的程度，从而减少量化误差，实现更精细的波形控制。

　　2.先进的数字信号处理(DSP)技术:DSP是高分辨率波形生成的关键环节。泰克的AWG采用高性能DSP芯片，实现复杂的数字信号处理算法，例如插值算法、滤波算法等。插值算法能够在采样点之间生成更平滑的波形，有效减少阶梯效应，提高波形精度。先进的滤波算法可以抑制量化噪声和其它干扰，确保输出波形的纯净度。

　　3.低噪声、高线性度的模拟前端:即使拥有高精度的数字部分，如果模拟前端的性能不足，也会限制最终波形的分辨率。泰克信号发生器采用低噪声放大器、高线性度输出电路等，确保模拟信号在转换和输出过程中的失真最小。

　　4.先进的校准技术:为了保证长期稳定性和高精度，泰克信号发生器配备了先进的自动校准技术。该技术能够定期自动校准DAC、模拟前端等关键部件，补偿由于温度、老化等因素造成的误差，保证输出波形的长期稳定性和高精度。

　　二、关键技术指标及分析

　　评估泰克信号发生器高分辨率波形生成能力的关键指标包括：

　　垂直分辨率(Vertical Resolution):通常以位数表示，更高的位数代表更高的分辨率和更低的量化误差。

　　采样率(Sample Rate):表示每秒钟可以产生的样本点数，更高的采样率能够更精确地再现复杂的波形。

　　波形精度(Waveform Accuracy):反映输出波形与理想波形的偏差程度，通常以百分比或dB表示。

　　失真度(Distortion):衡量输出波形中谐波成分的比例，反映波形的纯净度。

　　泰克信号发生器在这些关键指标方面都处于业界领先水平，其高分辨率波形生成能力得到了广泛的认可。

　　三、应用领域及优势

　　泰克信号发生器的高分辨率波形生成技术在诸多领域发挥着重要作用：

　　高速数字电路测试:在测试高速数字电路时，需要精确的时序和幅度控制，泰克的高分辨率信号发生器能够产生精确的时钟信号和数据信号，确保测试结果的准确性。
