是德MSOX4022A示波器与信号源组合测试

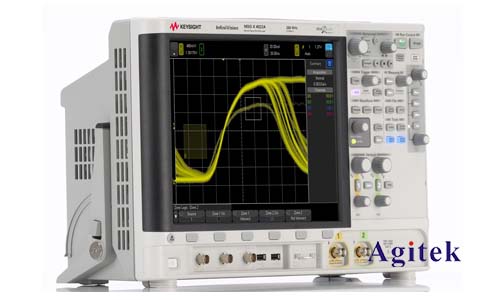

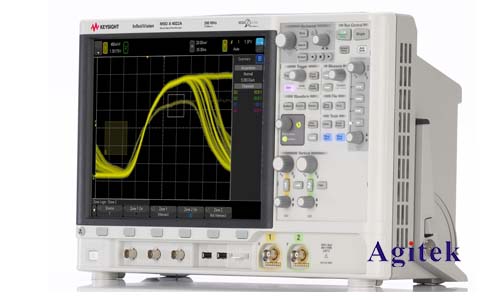

　　是德（Keysight）的MSO4022A混合信号示波器以其强大的功能和可靠的性能，广泛应用于电子工程领域的各种测试和测量任务。而将MSO4032A与信号源组合使用，则可以显著提升测试效率和精度，实现更全面的系统级测试与分析。本文将深入探讨MSO4022A示波器与信号源组合测试的实际应用，涵盖测试方法、性能评估以及不同应用场景下的案例分析。

　　一、MSO4022A示波器的核心功能与优势:

　　MSO4022A是一款具有混合信号采集能力的示波器，其核心功能包括：

　　高带宽和采样率:能够捕捉高速信号的细节，满足对高精度测量的需求。

　　混合信号采集:同时采集模拟信号和数字信号，方便分析复杂的混合信号系统。

　　强大的触发功能:支持多种触发模式，精确捕获感兴趣的信号事件。

　　丰富的测量功能:提供多种自动化测量功能，提高测试效率。

　　强大的分析工具:内置多种分析工具，例如频谱分析、协议解码等，方便用户进行深入分析。

　　开放式架构:支持多种软件扩展和定制化开发，以适应不同的应用需求。

　　二、信号源的选择与组合测试方法:

　　在选择与MSO4022A搭配使用的信号源时，需要根据测试需求考虑信号源的带宽、输出幅度、波形种类等参数。常见的信号源类型包括：

　　任意波形发生器:提供灵活的波形生成能力，可以生成各种复杂的信号。

　　函数发生器:提供标准波形（例如正弦波、方波、三角波）的输出。

　　脉冲发生器:主要用于产生脉冲信号。

　　组合测试方法主要包括：

　　1.信号激励与响应分析:使用信号源产生激励信号，通过MSO4022A观察系统的响应，分析系统的性能指标，如频响特性、阶跃响应等。

　　2.信号完整性测试:利用信号源和示波器，对信号传输线的信号完整性进行测试，例如眼图分析、抖动分析等。

　　3.协议一致性测试:结合适当的协议解码软件，利用信号源发送特定协议的信号，通过示波器观察系统响应，验证系统是否符合协议规范。

　　三、性能评估指标:

　　在进行MSO4022A与信号源的组合测试时，需要关注以下关键性能指标：

　　准确度:测量结果与实际值的偏差。

　　精度:测量结果的重复性和稳定性。

　　分辨率:示波器能够分辨的最小信号幅度。

　　信噪比:信号强度与噪声强度的比值。

　　测试时间:完成测试所需的时间。

　　四、应用案例分析:

　　以下是一些MSO4022A与信号源组合测试的应用案例：

　　嵌入式系统调试:利用信号源模拟各种输入信号，通过MSO4022A观察嵌入式系统的输出响应，排查系统故障。

　　电源管理电路测试:利用信号源模拟负载变化，观察电源管理电路的输出电压和电流变化，评估其性能。

　　高速串行数据链路测试:利用信号源产生高速数据流，通过示波器观察数据链路的信号质量，例如眼图、抖动等，评估其性能。

　　音频电路测试:利用信号源产生音频信号，通过示波器观察音频电路的输出信号，评估其失真度和频率响应。

　　MSO4022A示波器与信号源的组合使用，为工程师提供了强大的测试和调试能力，能够满足各种电子系统测试的需求。通过合理选择信号源类型，采用合适的测试方法和评估指标，可以高效地完成测试任务，提高产品质量和研发效率，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
