是德矢量网络分析仪的信号调制功能

发布日期：2024-12-30 11:53:43 浏览数：

　　随着无线通信技术的飞速发展，对射频和微波器件的测试要求也越来越高。传统的矢量网络分析仪主要用于测量器件的S参数等线性特性，然而，许多现代无线通信系统采用复杂的调制方式，例如OFDM、CDMA等。因此，仅仅依靠线性测量已经无法满足对器件非线性性能和调制信号完整性评估的需求。是德VNA的信号调制功能的出现，有效解决了这一难题，它赋予了VNA更强大的功能，使其能够进行更全面的器件特性测试和系统级测试。

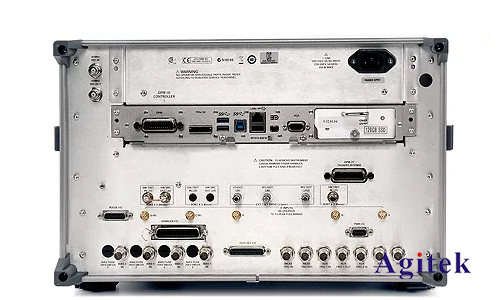

是德矢量网络分析仪的信号调制功能(图1)

　　是德VNA信号调制功能的技术原理:

　　是德VNA的信号调制功能通常依赖于内部的信号发生器和数字信号处理技术。其工作原理是：首先，VNA内部的信号发生器产生一个载波信号；然后，根据所选择的调制方式和调制参数，对载波信号进行调制，生成具有特定信息的调制信号；最后，该调制信号通过测试端口发送到待测器件（DUT），并接收DUT的输出信号。VNA内部的数字信号处理单元会对接收到的信号进行解调和分析，提取出DUT的幅度、相位、频率等关键参数，以及调制信号的误码率（BER）、相位噪声等指标。

　　主要的调制模式及应用:

　　是德VNA支持多种调制方式，包括但不限于：

　　幅度调制(AM):用于模拟信号的传输，在一些传统的无线通信系统中仍然得到应用。

　　频率调制(FM):常用于广播和一些低速率数据传输应用。

　　幅移键控(ASK):一种简单的数字调制方式，通过改变信号的幅度来表示数字信息。

　　相移键控(PSK):通过改变信号的相位来表示数字信息，例如BPSK、QPSK、8PSK等。

　　正交幅度调制(QAM):结合了ASK和PSK的优点，可以实现更高的数据传输速率，广泛应用于现代数字通信系统，如5G和Wi-Fi。

　　不同调制模式的应用场景也不同。例如，QAM调制在5G和高带宽无线通信系统中应用广泛，而PSK调制则常用于卫星通信和一些军事通信系统。

　　在不同领域的应用:

　　是德VNA的信号调制功能在诸多领域具有重要的应用价值：

　　5G/毫米波测试:5G和毫米波通信系统采用复杂的调制方式，例如256QAM甚至更高的阶数QAM，对器件的线性度和信号完整性要求极高。VNA的信号调制功能可以准确评估器件在各种调制模式下的性能，确保其满足5G/毫米波通信系统的标准要求。

　　卫星通信测试:卫星通信系统通常采用PSK调制，VNA的信号调制功能可以测试卫星通信设备的调制解调性能，例如BER性能、载波相位噪声等。
