是德矢量网络分析仪散射参数测量原理

　　近年来，随着电子信息技术的高速发展，对高频电路和器件性能的精确测量需求日益增长。矢量网络分析仪(VNA)作为一种精密测量仪器，在微波、射频以及毫米波领域扮演着至关重要的角色。其中，散射参数(S参数)的精确测量是VNA的核心功能，它能够全面表征电路网络的特性，为电路设计、调试和优化提供关键数据。本文将重点阐述是德矢量网络分析仪进行S参数测量的基本原理。

　　一、散射参数(S参数)的概念

　　散射参数，也称为S参数，是一种描述线性双端口或多端口网络的电磁特性参数。它基于信号在网络端口上的反射和传输来表征网络的特性。与传统的阻抗参数(Z参数)和导纳参数(Y参数)相比，S参数具有以下优势：

　　易于测量:S参数直接反映端口的反射和传输特性，易于利用矢量网络分析仪进行直接测量。

　　适用于高频测量:在高频段，阻抗和导纳的测量较为困难，而S参数测量则不受此限制。

　　适用于各种阻抗匹配状态:S参数的测量结果不受端口阻抗的影响，可以用于各种阻抗匹配状态下的测量。

　　每个S参数用S<sub>ij</sub>表示，其中i代表输出端口，j代表输入端口。例如，S<sub>11</sub>表示端口1的反射系数，S<sub>21</sub>表示从端口1到端口2的传输系数。对于一个N端口网络，共有N²个S参数。

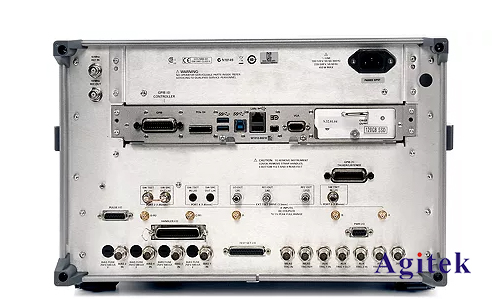

　　二、是德矢量网络分析仪的测量原理

　　是德矢量网络分析仪采用了一种基于向量调制和解调技术的测量方法来精确地测量S参数。其核心原理如下：

　　1.信号源产生激励信号:VNA内置高精度的信号源，产生一系列已知幅度和相位的激励信号，并将其施加到被测网络的输入端口。

　　2.被测网络响应:激励信号经过被测网络后，会在各个端口产生响应信号，这些响应信号包含了被测网络的电磁特性信息。

　　3.接收器接收响应信号:VNA的接收器接收来自各个端口的响应信号，并将其进行放大和滤波处理。

　　4.向量调制和解调:VNA利用向量调制和解调技术，精确测量响应信号的幅度和相位信息。这是VNA与标量网络分析仪的关键区别，向量调制和解调技术能够测量相位信息，从而全面表征被测网络的特性。

　　5.S参数计算:VNA通过对接收到的信号进行复杂的算法处理，例如校准和误差修正，最终计算出被测网络的S参数。

　　6.数据显示与分析:VNA将计算得到的S参数以图表或数据表格的形式显示出来，并提供各种数据分析工具，方便用户进行分析和理解。

　　三、校准的重要性

　　为了确保S参数测量的准确性，需要进行校准。校准过程能够补偿VNA自身的系统误差，例如：源匹配误差、负载匹配误差、导线误差等。常用的校准方法包括：

　　TRL校准(Through-Reflect-Line):使用通断、反射和已知长度的传输线进行校准。

　　SOL校准(Short-Open-Load):使用短路、开路和负载进行校准。

　　LRL校准(Line-Reflect-Line):使用已知长度的传输线、反射和另一条已知长度的传输线进行校准。

　　选择合适的校准方法取决于被测网络的特性和测量要求。

　　四、影响测量精度的因素

　　除了仪器本身的精度外，以下因素也会影响S参数测量的精度：

　　被测网络的特性:被测网络的阻抗匹配、非线性效应等都会影响测量精度。

　　连接器和线缆:连接器和线缆的质量和连接状态都会影响测量结果。

　　环境因素:温度、湿度等环境因素也会影响测量精度。

　　是德矢量网络分析仪通过精密的硬件设计和复杂的算法处理，能够准确地测量被测网络的S参数。了解其测量原理和影响测量精度的因素，对于确保测量结果的准确性和可靠性至关重要。在实际应用中，应选择合适的校准方法，并注意控制环境因素，才能获得高质量的测量数据，为电路设计和优化提供可靠的依据，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
