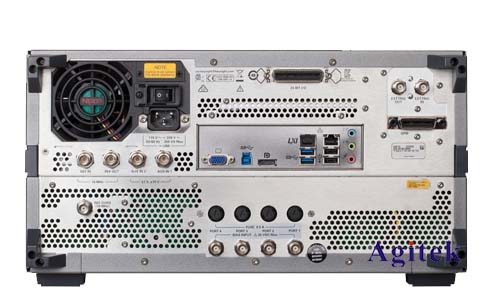

是德E5071C矢量网络分析仪和频谱分析仪组合测试

　　是德E5071C矢量网络分析仪以其高精度、宽频带和丰富的测量功能而闻名，广泛应用于各种射频和微波器件及系统的测试。然而，在某些应用场景中，仅依靠VNA并不能完全满足测试需求。例如，对于包含复杂调制信号的器件，或者需要评估非线性效应的场景，仅仅依靠VNA的线性测量功能就显得力不从心。这时，将VNA与频谱分析仪组合使用，便能发挥协同优势，极大提升测试的全面性和精度。

　　频谱分析仪擅长于分析信号的频率成分、功率谱密度以及各种调制参数，这对于评估信号完整性、噪声特性以及非线性失真等至关重要。将VNA与SA结合使用，可以实现以下几个方面的优势：

　　1.提升信号完整性分析的精度:在高速数字电路和通信系统中，信号完整性至关重要。VNA可以测量传输线的S参数，提供关于阻抗匹配、反射和传输特性的信息。而SA则可以分析信号的频谱，识别和量化信号中的噪声、串扰和其它失真成分。两者结合，可以对信号完整性进行更全面、更精确的评估。例如，我们可以先用VNA测量传输线的特性，然后用SA分析通过该传输线的信号频谱，以此来识别传输线引入的信号衰减、失真和噪声。

　　2.精确测量非线性效应:许多射频器件会表现出非线性行为，例如互调失真（IMD）、压缩点和交调失真等。VNA主要测量器件的线性特性，而SA则可以有效地测量和分析这些非线性产物。通过将VNA用于产生测试信号，并用SA分析输出信号中的非线性产物，我们可以精确地评估器件的非线性特性，并确定其在不同功率等级下的行为。例如，我们可以使用VNA产生两个不同频率的信号，然后用SA测量输出信号中的互调产物，从而确定器件的IMD性能。

　　3.分析复杂调制信号:现代通信系统广泛使用各种复杂的调制技术，如QAM、OFDM等。VNA主要针对连续波信号，而SA则可以分析各种调制信号的频谱特性，例如载波功率、频谱效率、相位噪声等。将两者结合，可以对复杂调制信号的传输特性进行更全面的分析。我们可以用VNA测量调制信号经过器件后的幅度和相位响应，同时用SA分析其频谱，以评估器件对调制信号的影响。

　　组合测试的实际步骤和数据处理:

　　组合测试的具体步骤通常包括：

　　1.系统设置:配置VNA和SA，设置合适的频率范围、功率等级和扫描参数。确保VNA的输出信号与SA的输入信号匹配。

　　2.信号产生与测量:使用VNA产生测试信号（连续波或调制信号），并用SA测量输出信号的频谱特性。

　　3.数据采集:采集VNA和SA的测量数据，通常需要对数据进行同步处理。

　　4.数据分析:对采集到的数据进行分析，提取所需的参数，例如S参数、功率谱密度、IMD等。

　　5.结果报告:将分析结果以图表或报告的形式呈现。

　　数据处理通常需要使用专业的射频测试软件，例如是德的Advanced Design System(ADS)或Keysight VEE。这些软件可以帮助用户进行数据同步、分析和可视化。

　　需要注意的关键问题:

　　信号匹配:确保VNA的输出阻抗与SA的输入阻抗匹配，以避免信号反射和测量误差。

　　校准:对VNA和SA进行必要的校准，以确保测量精度。

　　同步:确保VNA和SA的测量同步，避免数据不一致。

　　环境干扰:尽量减少环境干扰对测量结果的影响。

　　将是德E5071C矢量网络分析仪与频谱分析仪组合使用，提供了一种强大的射频测试方案，可以显著提升测试的精度和全面性。这种组合方法尤其适用于需要分析复杂信号、评估非线性效应以及进行高精度信号完整性测试的应用场景。通过合理的测试规划、精确的数据处理和对关键问题的充分考虑，我们可以充分利用两种仪器的优势，获得更可靠、更准确的测试结果，从而有效地支持现代射频器件和系统的研发和生产，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
